23.2.1. シミュレータの操作

見本に沿ってシミュレータ上でオートマトンを実行してみます．

文字列中に aba が現れるか否かを判定するオートマトンをシミュレータプログラム上で実行してみます．なお，このシミュレータの説明では始状態を「初期状態（initial）」，受理状態を「終了状態（final）」，受理状態以外の状態（つまり拒否となる状態）を「非終了状態（non-final）」と呼びます．

シミュレータの起動 #

以下のリンクをクリックし，オートマトンシミュレータを起動してみましょう．

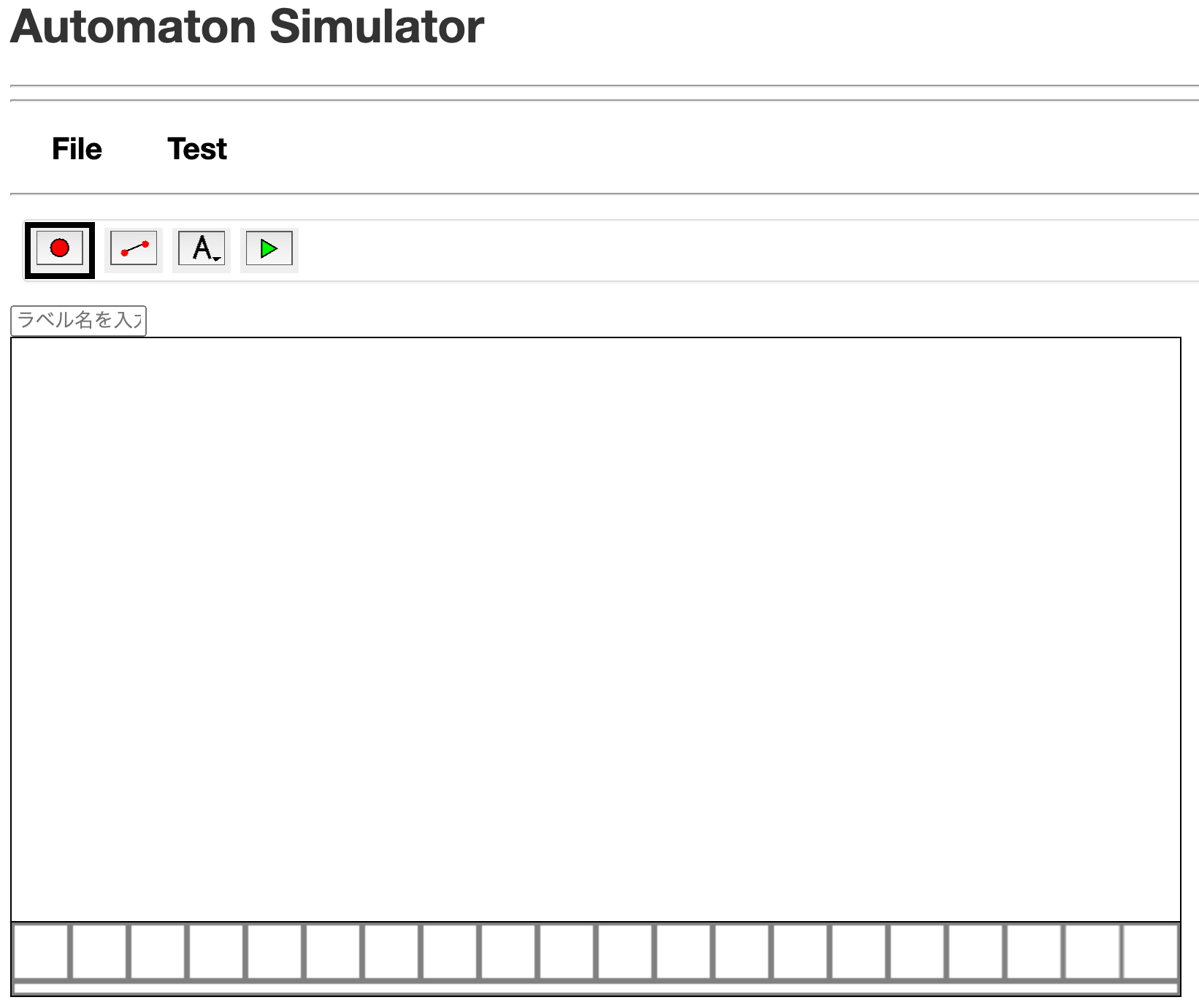

次のようにシミュレータが起動されるはずです．

グラフの入力 #

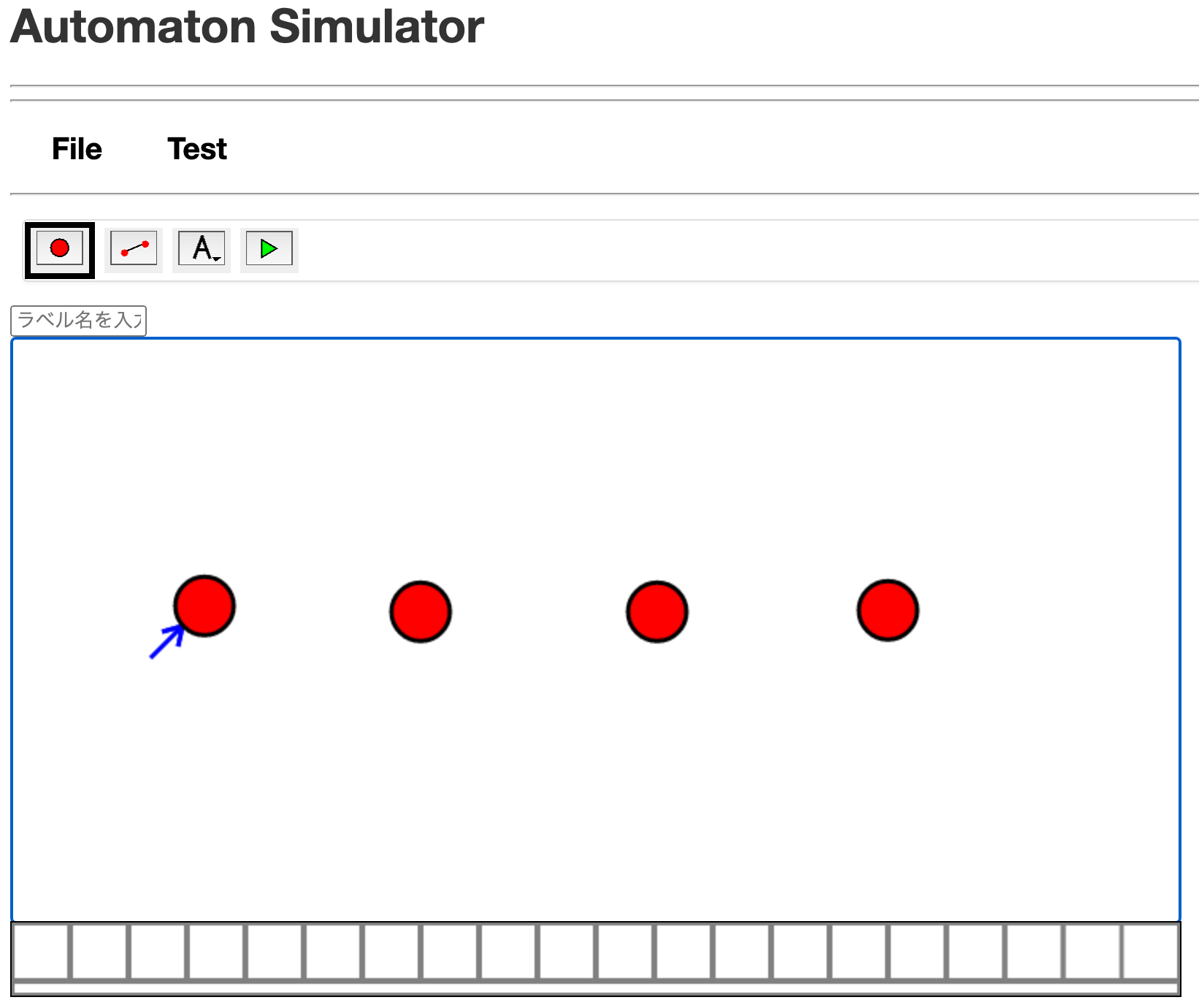

見本のように4つの状態を作りましょう．状態を作るには，ウィンドウ左上に４つ並んでいるボタンの中で赤丸のボタン をクリックした後，状態を配置する場所をクリックします．

状態を終了状態として指定するには，状態の上で右ボタンクリックしてFinal Stateを選びます．状態の指定を削除したり，初期状態として指定したりすることも可能です（初期状態は必ず１つですから，下の状況では Initial State を選択できなくなっています）

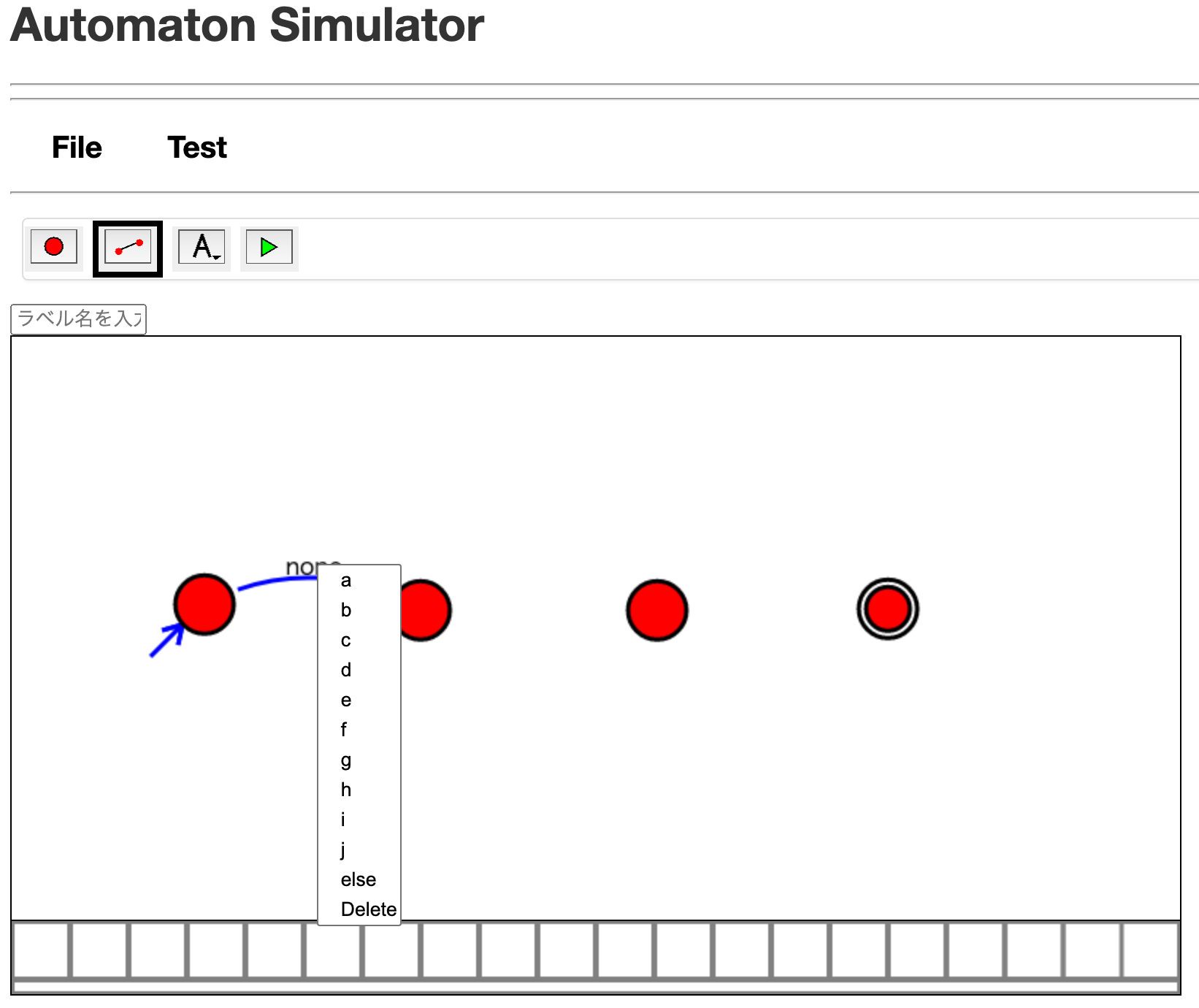

状態遷移の規則（矢印）を作るには，ウィンドウ左上に４つ並んでいるボタンの中で線分のボタン をクリックした後，「元の状態」から「次の状態」までドラッグします．すると，状態間に青色の矢印が引かれ none と表示されます．none と書かれた所を右ボタンでクリックすると，a, b, ..., j, else, Delete というメニューが出るので，入力文字を選びます．else は「他の文字全て」を意味します．状態や状態遷移の規則を削除するには，それぞれの上で右ボタンをクリックして Delete を選択します．すべてを消して最初から始める場合には，FileメニューのNew -> Deterministic Finite Automatonを選択するか，ブラウザのリロードボタンを押すと良いでしょう（前者の場合，「Are you sure you want to clear everything for a new project?」と聞かれるので「OK」を選択します）．

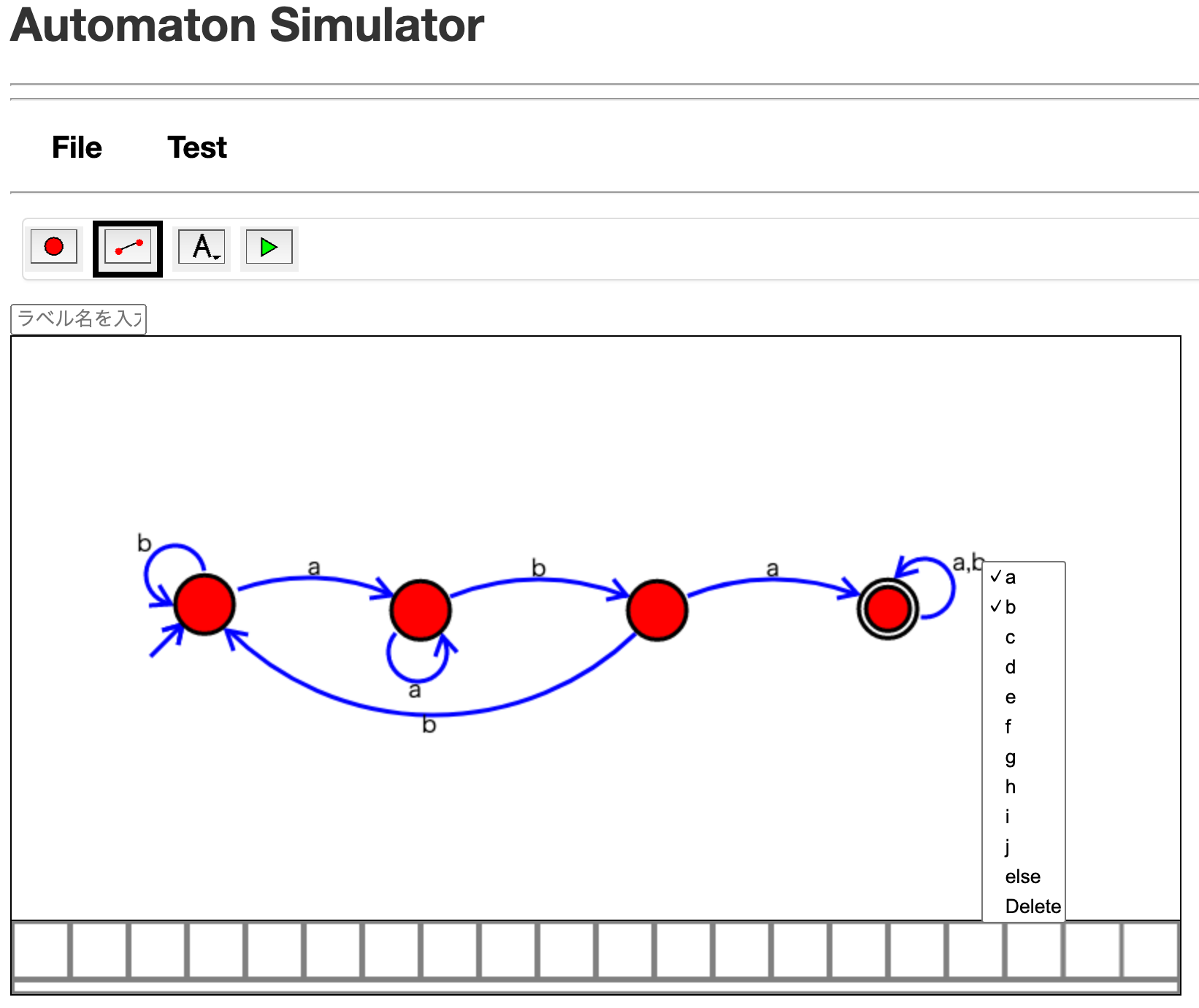

見本のオートマトンを完成させましょう．複数種類の文字で（下の例ではaまたは bのどちらでも）遷移するように指定することも可能です．

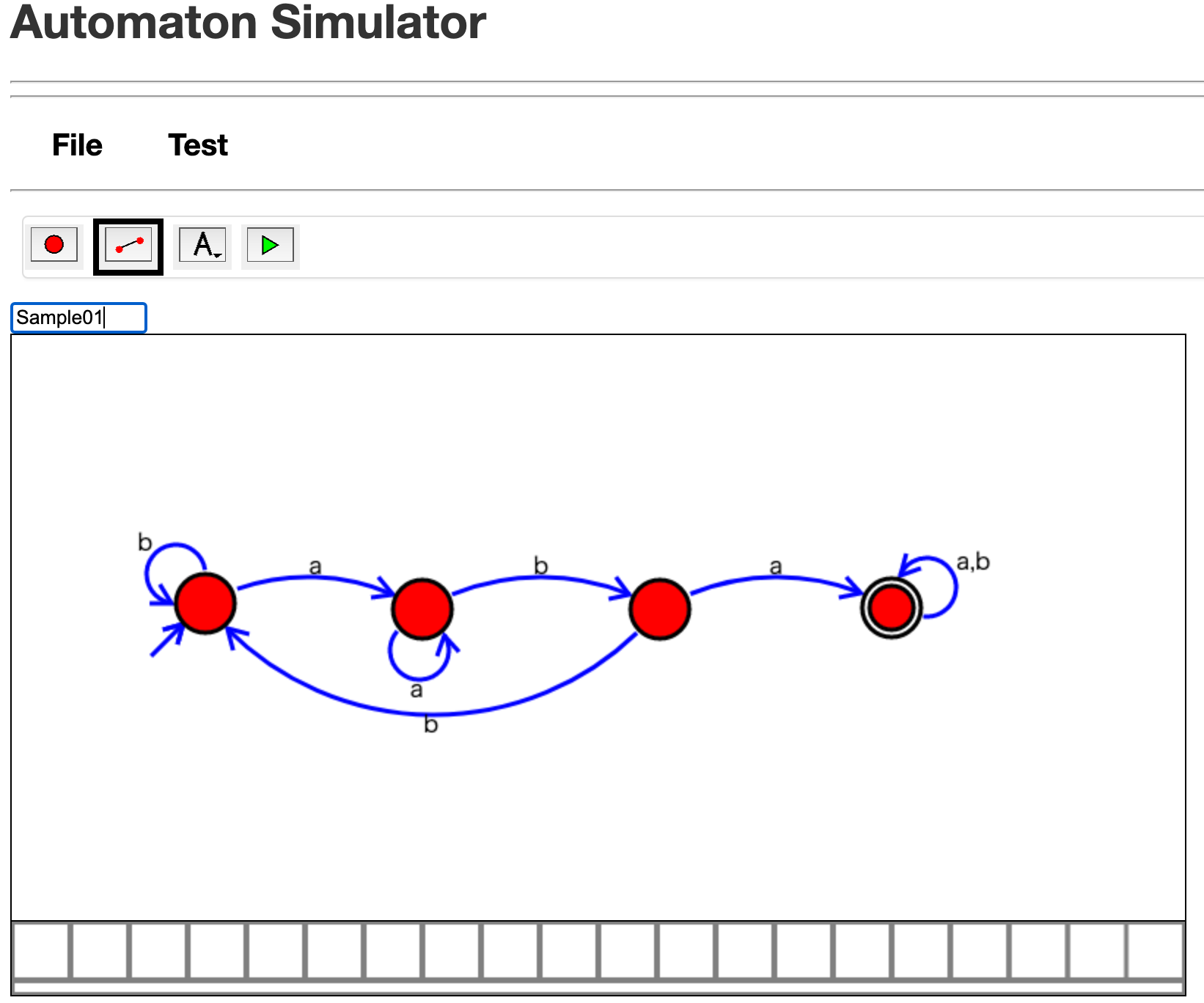

左上のラベル領域にオートマトンの名称を記入できます（ただし，この名称は保存されないようです）．

オートマトンの動作確認 #

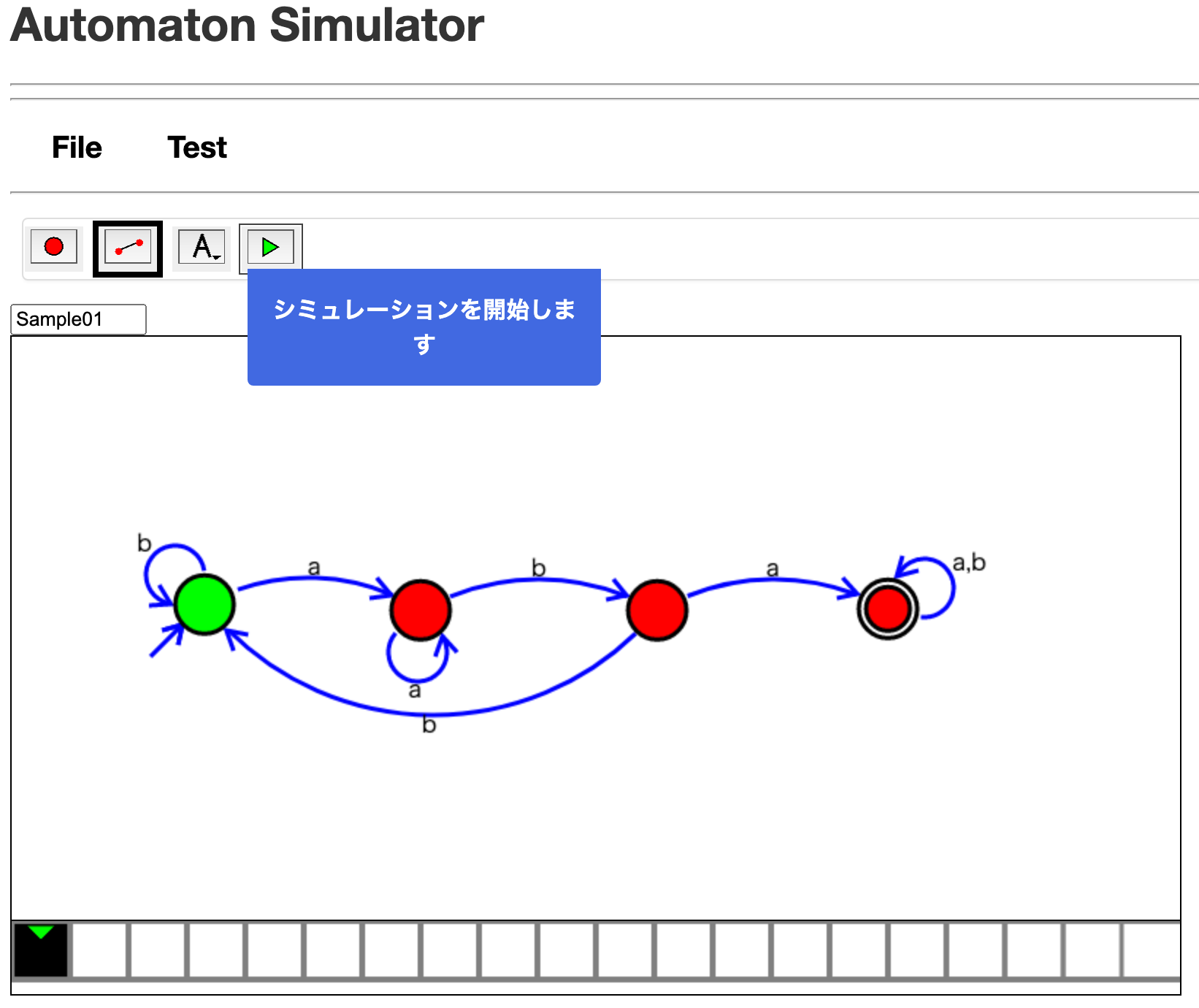

ウィンドウ左上に４つ並んでいるボタンの中で緑色の三角ボタン をクリックすると，オートマトンの実行がはじまります．初期状態が緑色になり，画面下の左端の桝目に緑色の三角が現われます．

キーボードからaをタイプすると，画面下の左端の桝目に aと表示され，遷移した状態が緑色になります．

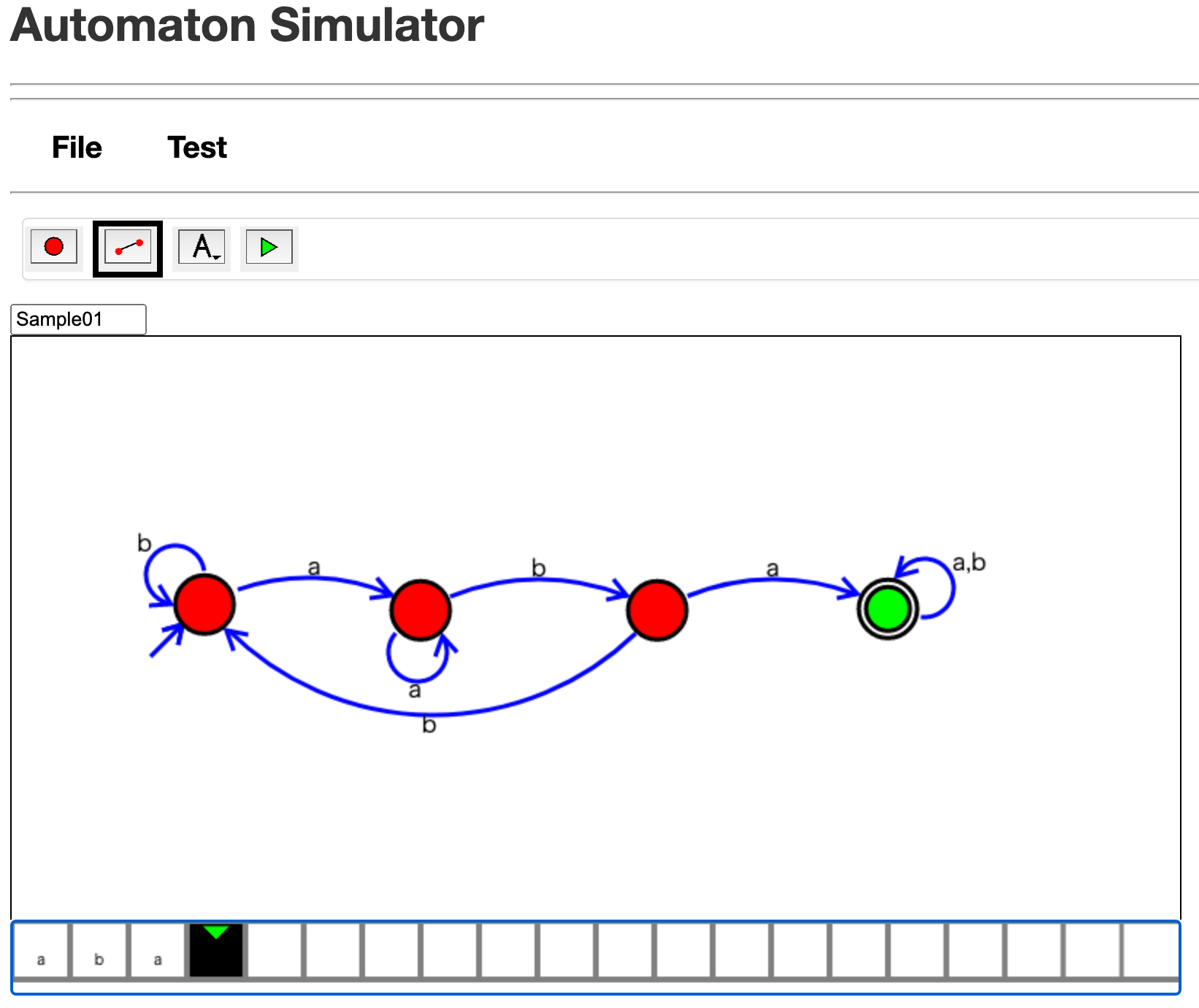

続いてキーボードから bと aをタイプすると，下の図のように二重丸の終了状態が緑色になります．

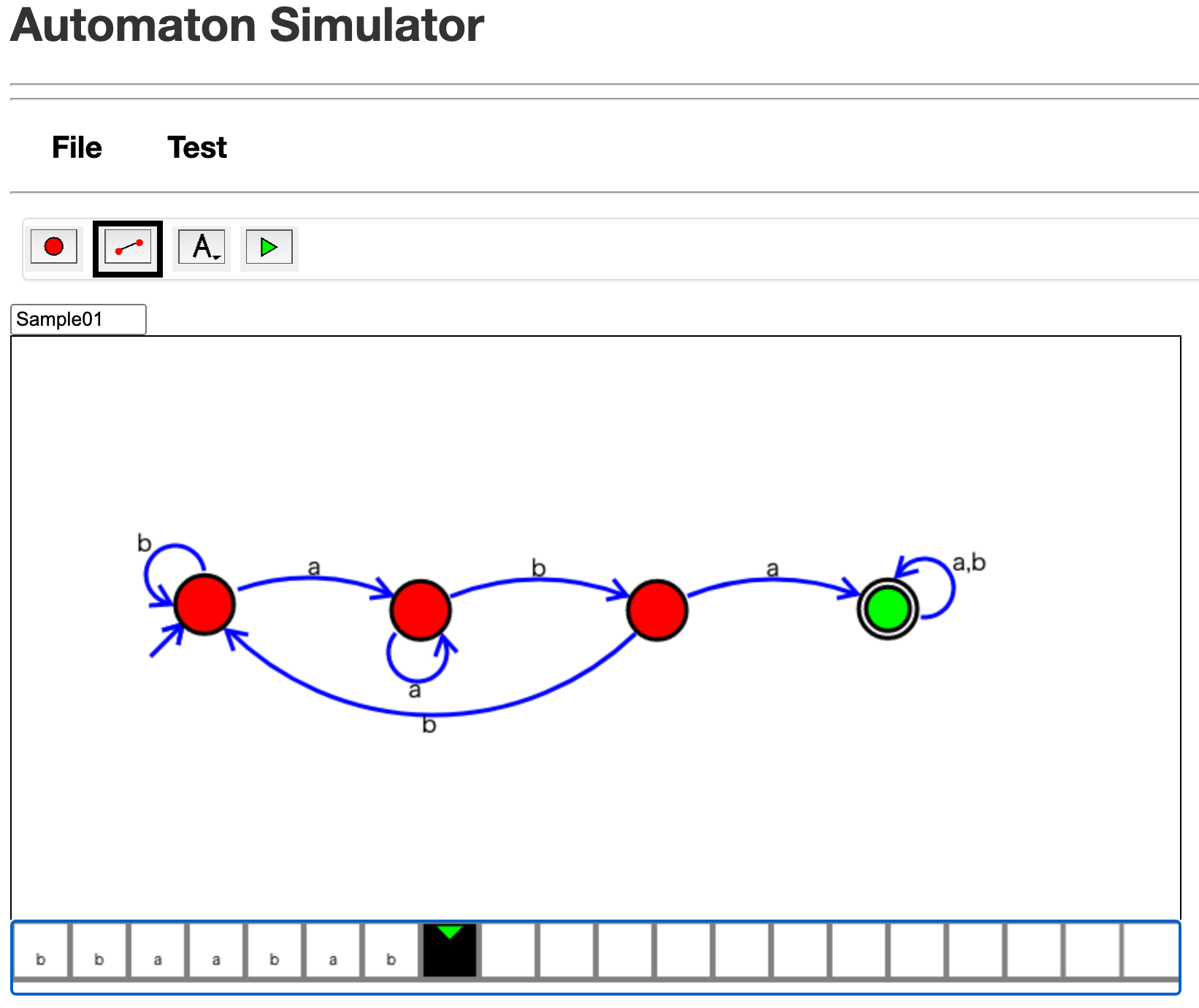

ウィンドウ左上に４つ並んでいるボタンの中で緑色の三角ボタン をクリックすると，オートマトンを最初から実行することができます．初期状態が緑色になり，画面下の左端の桝目に緑色の三角が現われます．Deleteキー（WindowsではBackSpaceキー）によって入力した文字を1文字ずつ消去することも可能です．以下は「bbaabab」と入力した後の状態です．途中に「aba」が含まれていますので，終了状態が緑色になっています．

オートマトンの保存と印刷 #

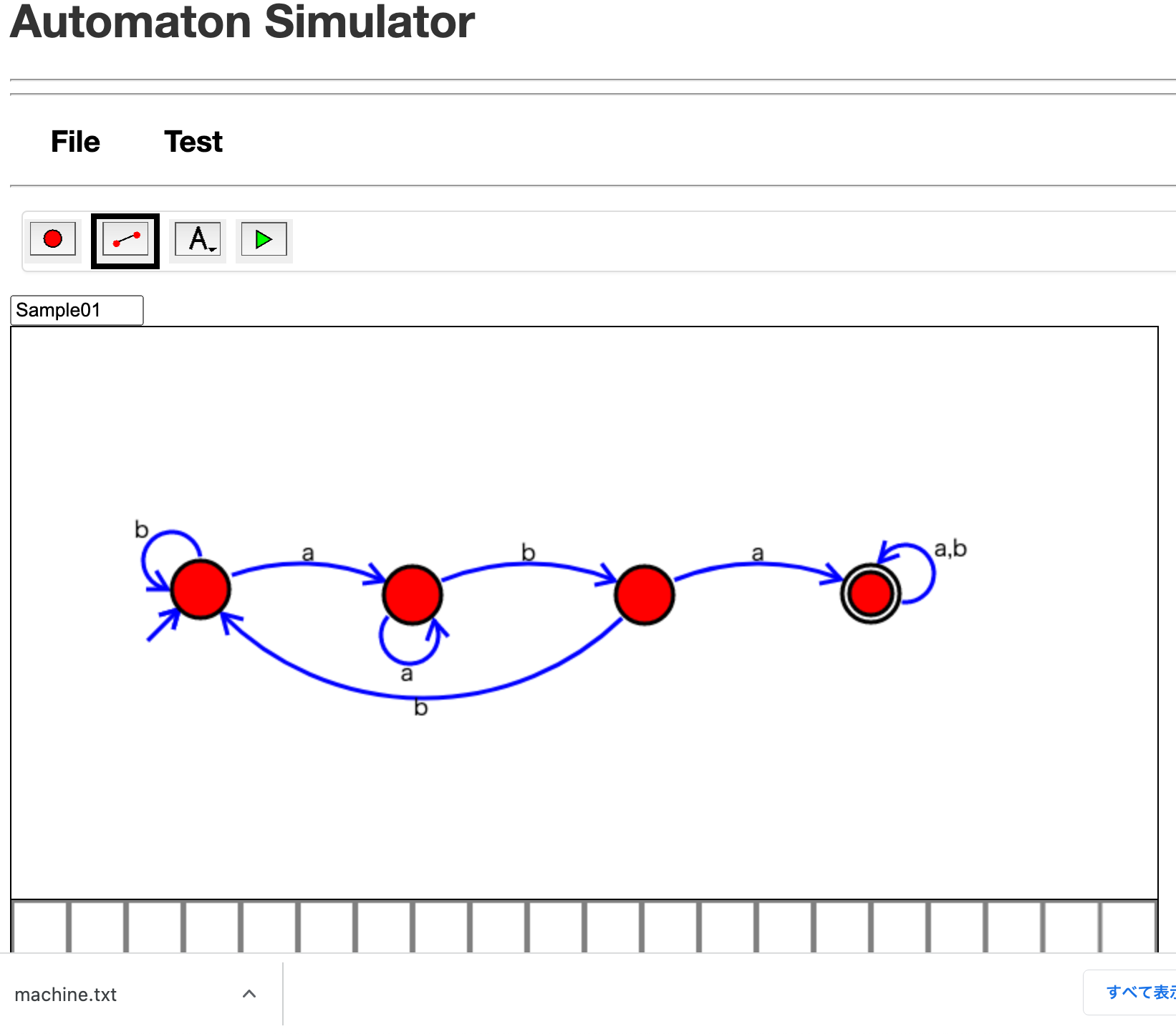

作成したオートマトンは「File」メニューの「Save」で保存したり，「Save Image」で画像として保存したりできます．前者の場合，ダウンロードディレクトリに「machine.txt」という名前で，後者の場合には同じくダウンロードディレクトリに「automaton.png」という名前で保存されます．

Chromebook 端末を利用中の場合は，Google drive などに保存しましょう

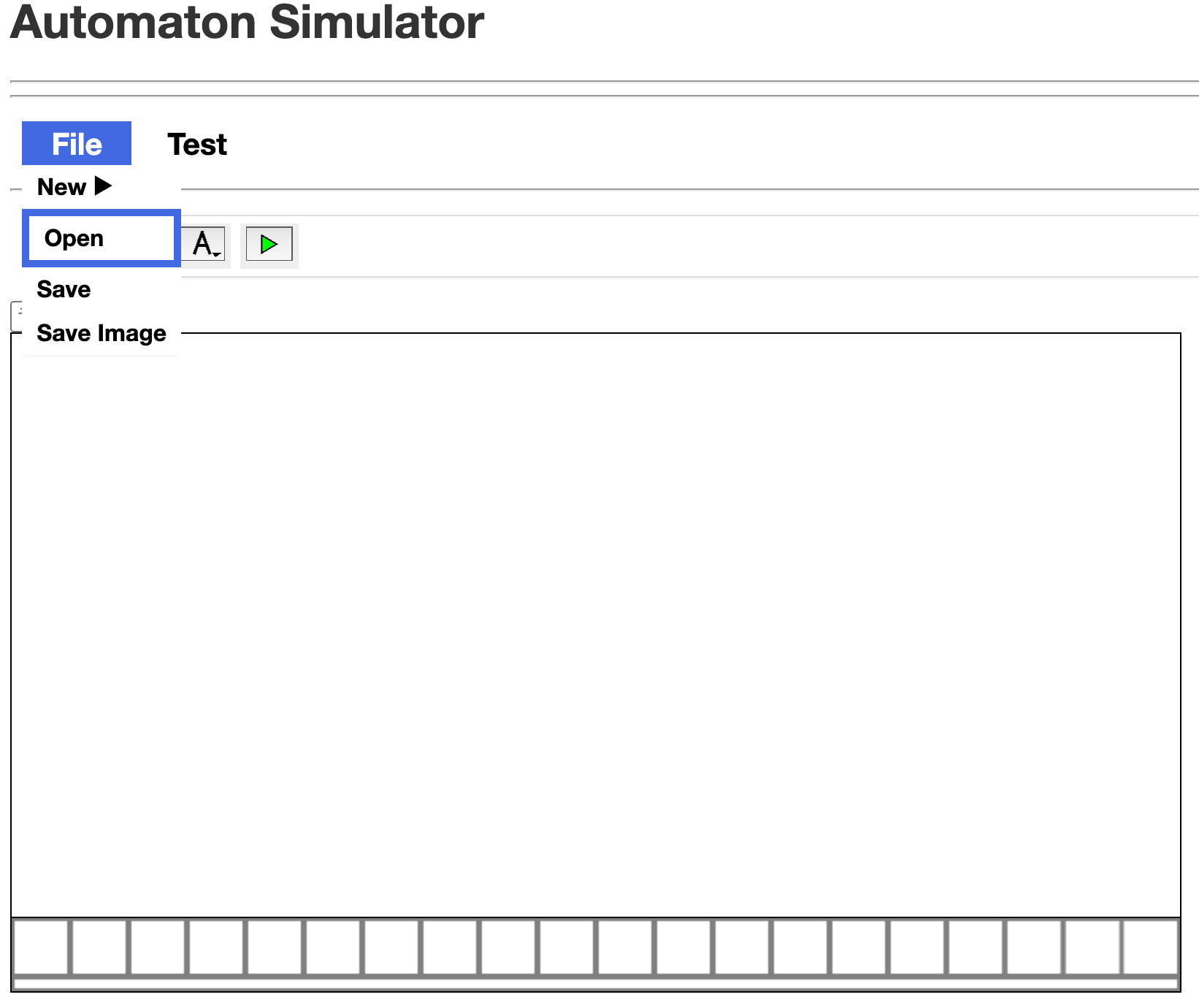

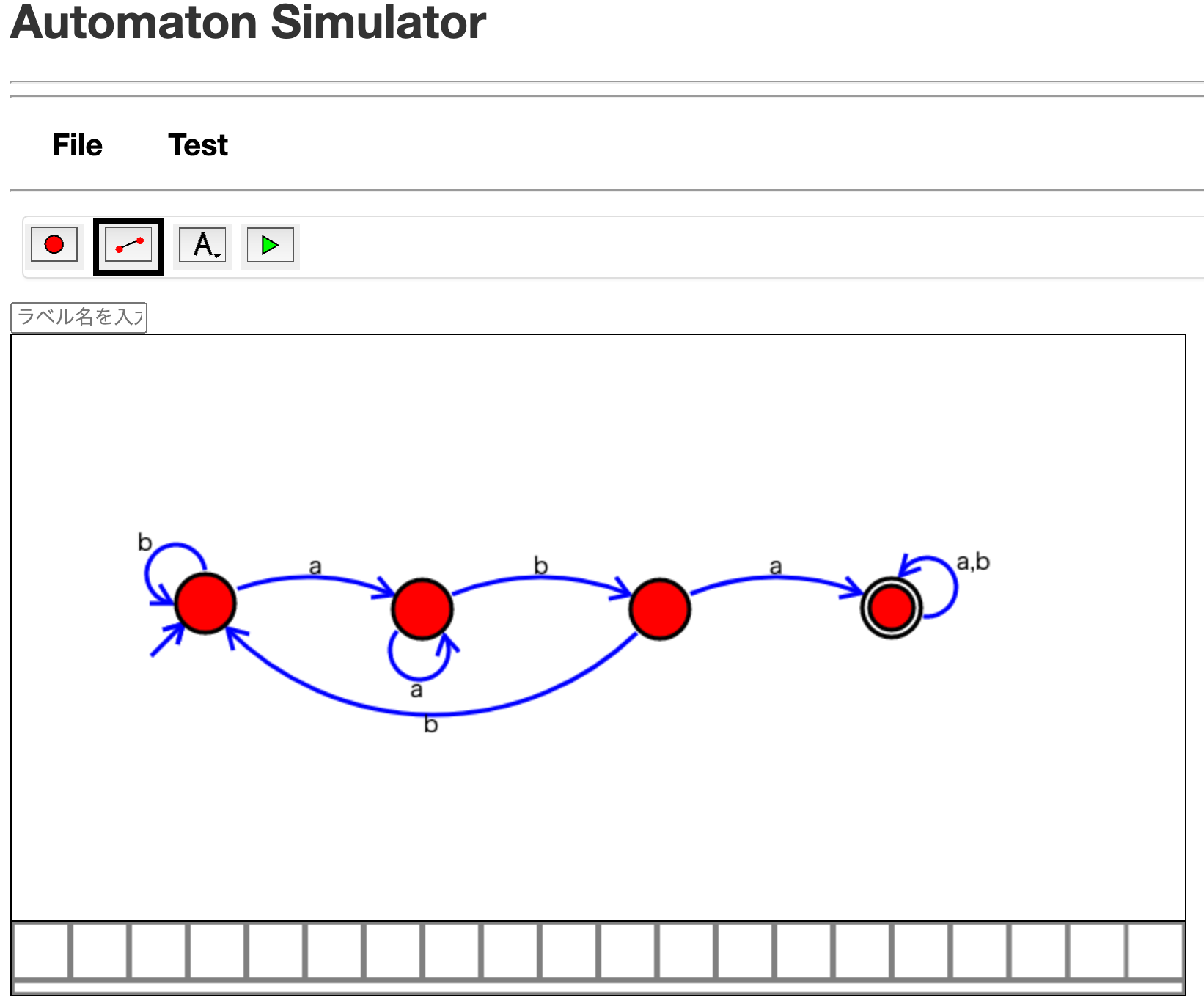

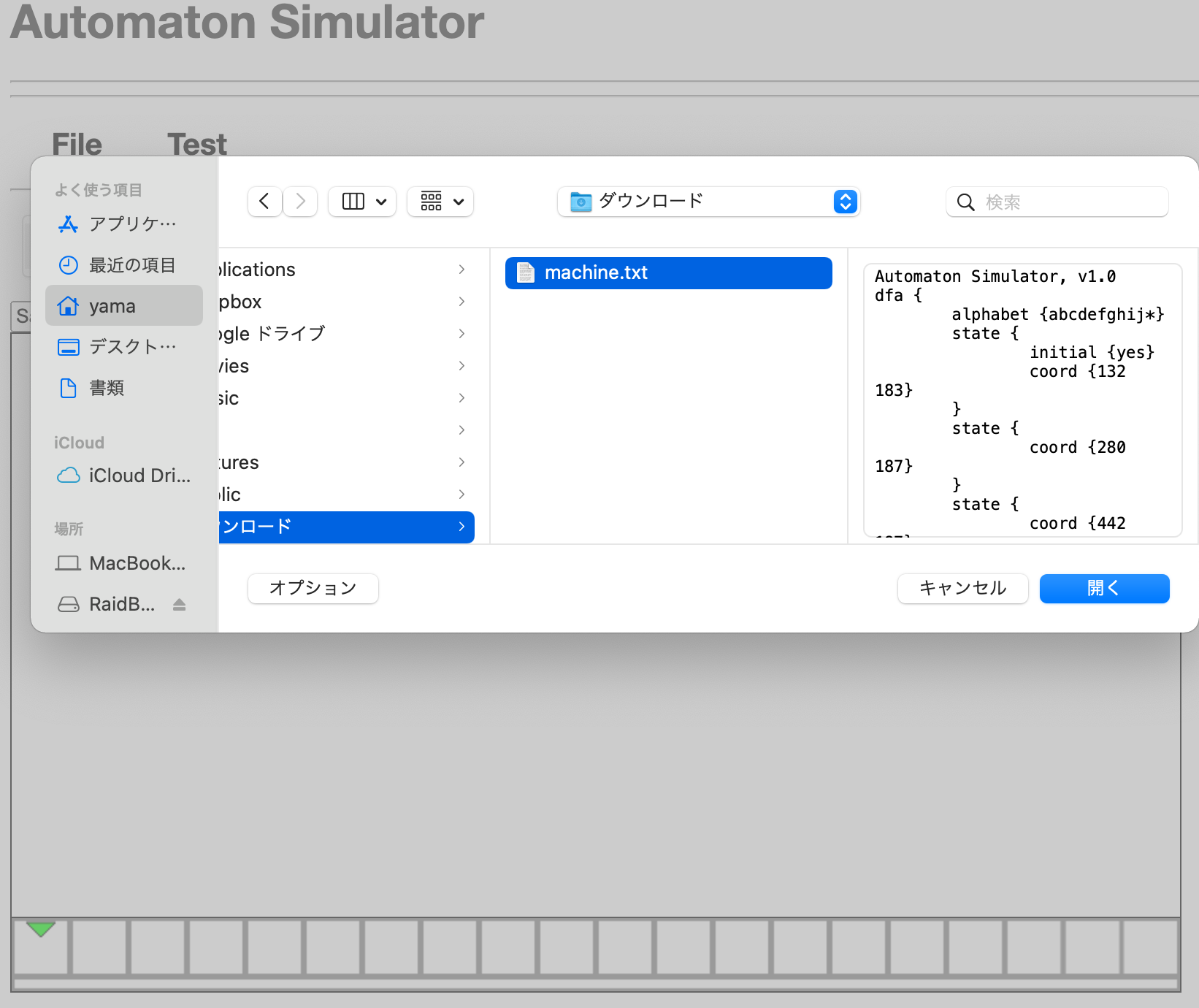

保存したオートマトンは，メニューの「Open」によって開くことが出来ます．
