24.4.4. 分岐を使うプログラム

分岐を使うと，より複雑な計算を行えます．例として絶対値を計算します．

分岐命令 #

分岐に関する主な命令に，以下があります．

BRA n

無条件でｎ番地にジャンプ

BRP n

“ACCUMULATOR"の値が非負（正またはゼロ）のときにｎ番地にジャンプ

BRZ n

“ACCUMULATOR"の値がゼロのときにｎ番地にジャンプ

BR は branch，A は always, P は positive, Z は zero の先頭文字とつなげると，認識しやすいです．

通常の実行ではプログラムカウンタの値は1ずつ増えますが，ジャンプ実行時は指定の値 (n) になります

プログラムの入力 #

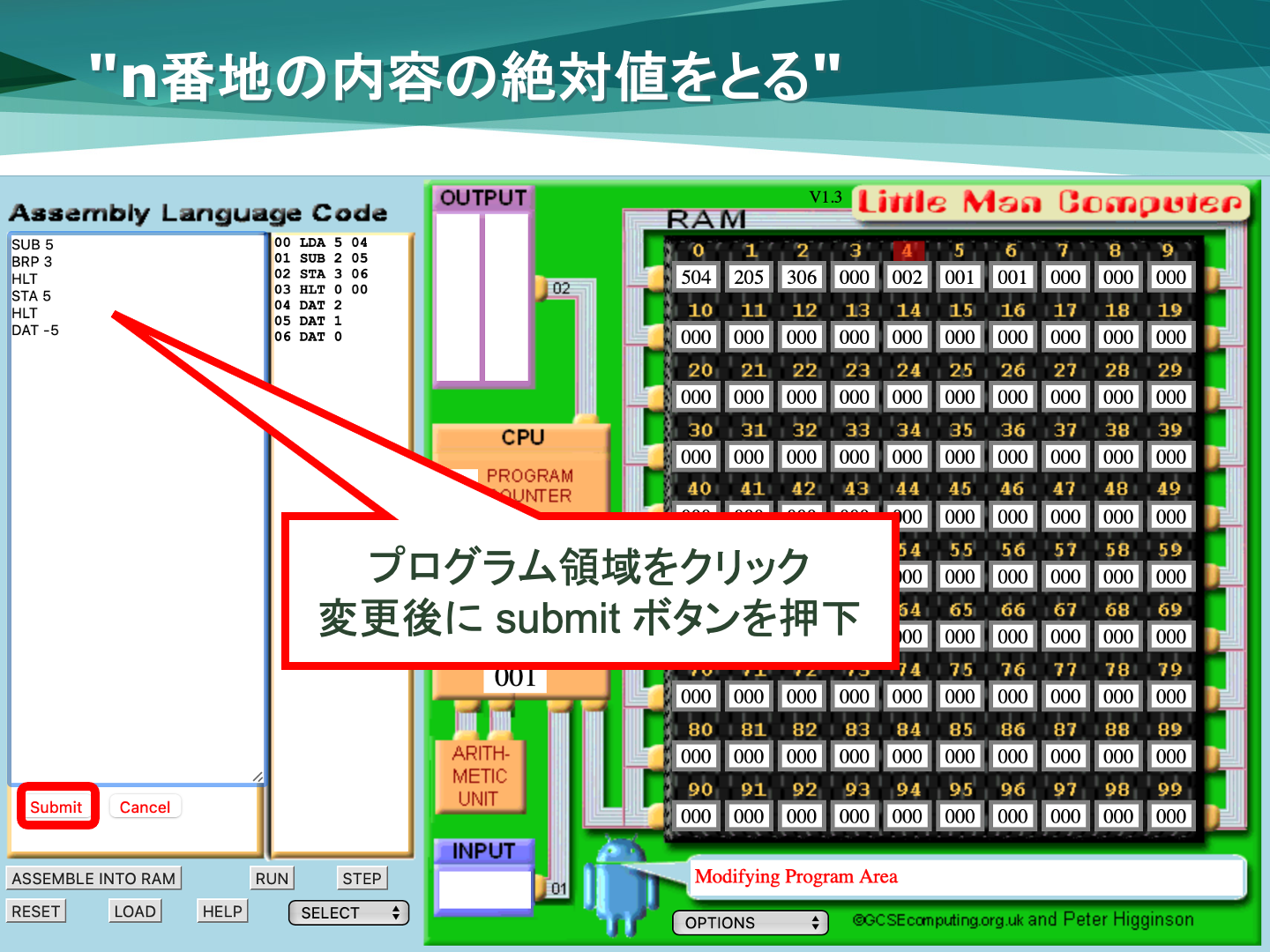

絶対値を計算する例題プログラムを，プログラム領域にコピー＆ペーストして，“Submit"ボタンを押して，メインメモリに読み込んでください．2行目の BRP 3 が分岐です

SUB 5
BRP 3
HLT
STA 5
HLT
DAT -5

“STEP"によるプログラムの実行 #

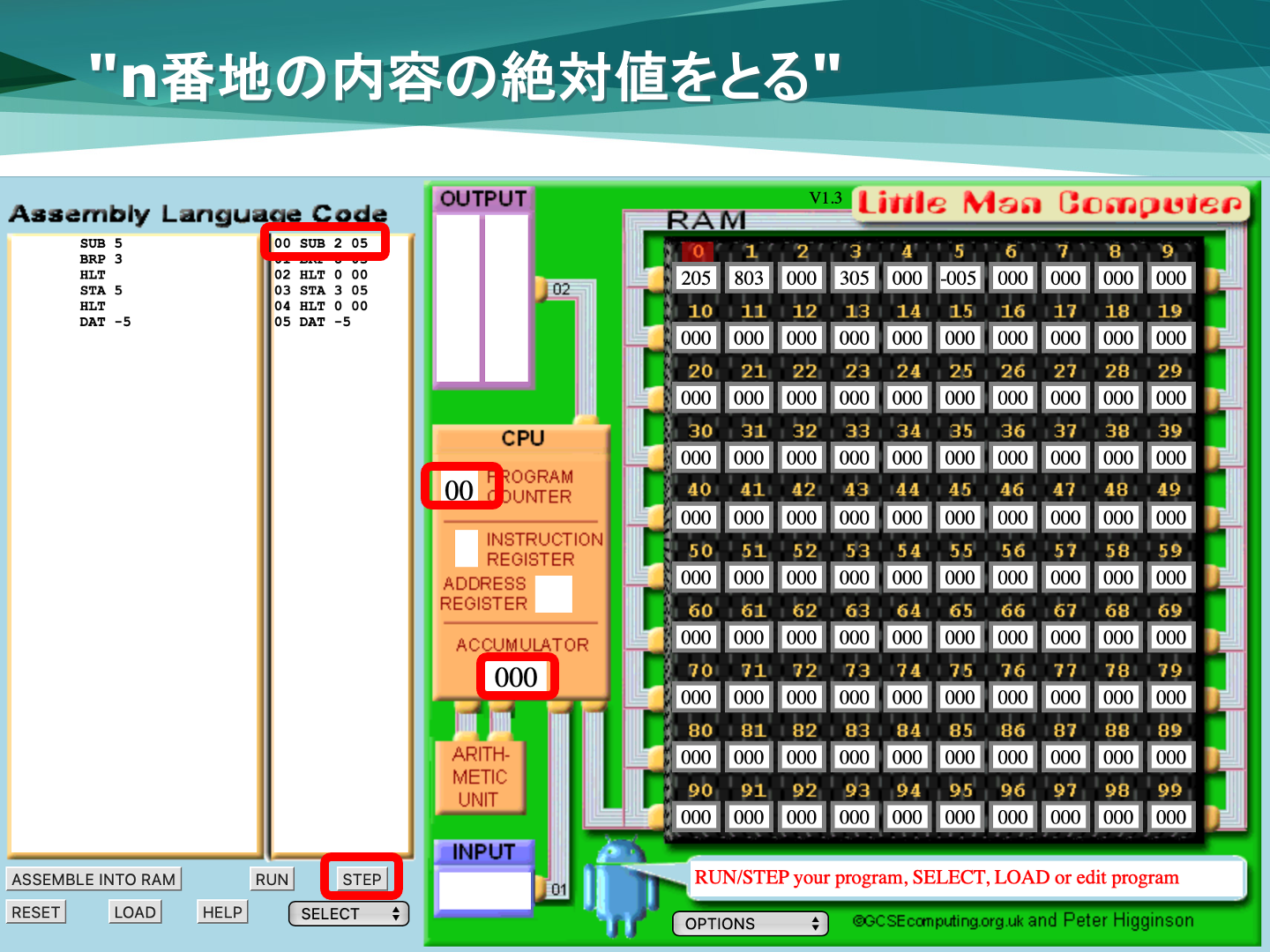

ここでも"STEP"をクリックして1命令ずつ実行して行きます．最初の状態では"PROGRAM COUNTER"と"ACCUMURATOR"の値は，ともに「0」となっています．

“SUB 4” の実行 #

0番地の命令は “205 (SUB 5)” です．SUB命令は

SUB n

ｎ番地の値を"ACCUMULATOR"の値から引く

という命令ですから，“ACCUMULATOR” の初期状態の値「0」から5番地の値である「-5」を 引いて，結果の「5」を"ACCUMULATOR"に格納します．

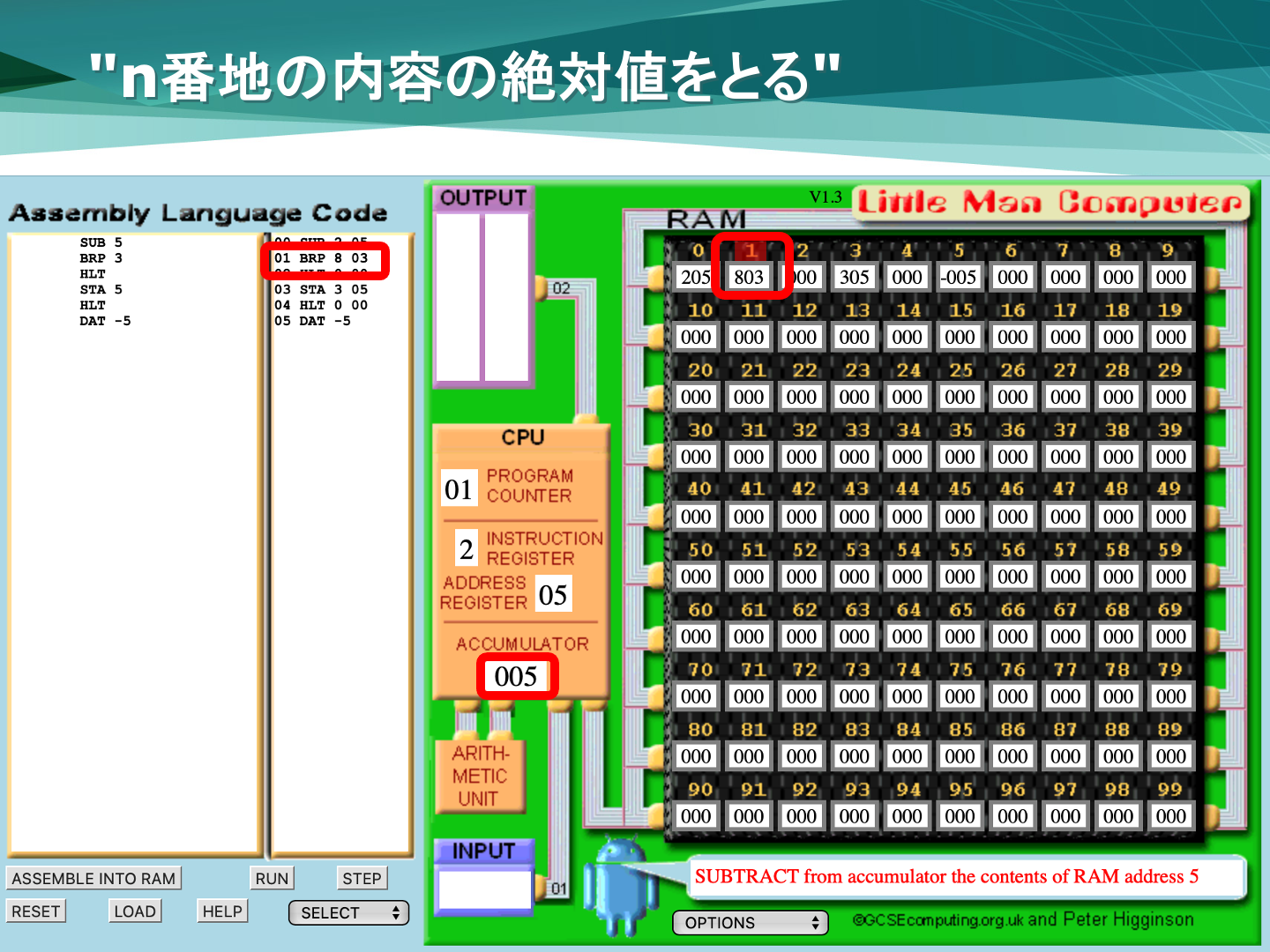

“BRP 3” による条件つきのジャンプ #

1番地の命令は “803 (BRP 3)” です．BRP命令は

BRP n

“ACCUMULATOR"の値が正または0の時に，“PROGRAM COUNTER"の値をｎにする（プログラムの実行をｎ番地にジャンプする）

という命令です．ここでは “ACCUMULATOR” の値は「5」で正ですから，“PROGRAM COUNTER"の値が「3」になります．

仮に（5番地の値が正で）“ACCUMULATOR” の値が負になった場合は， “PROGRAM COUNTER” の値は1つ増えて「2」になります．

“STA 5” の実行 #

3番地の命令は “305 (STA 5)” です．したがって，“ACCUMULATOR” の値「5」をメインメモリの5番地に書き出します．

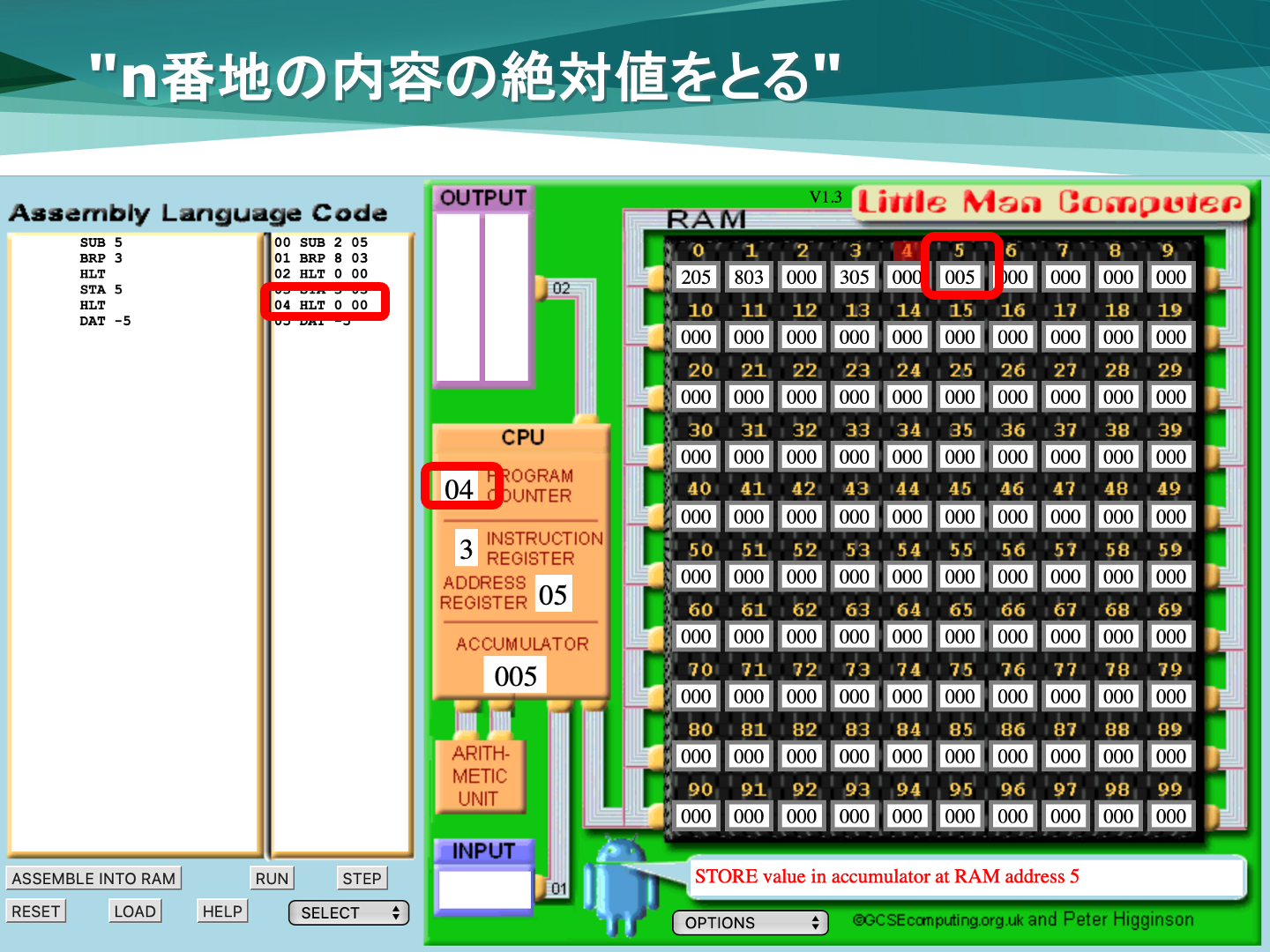

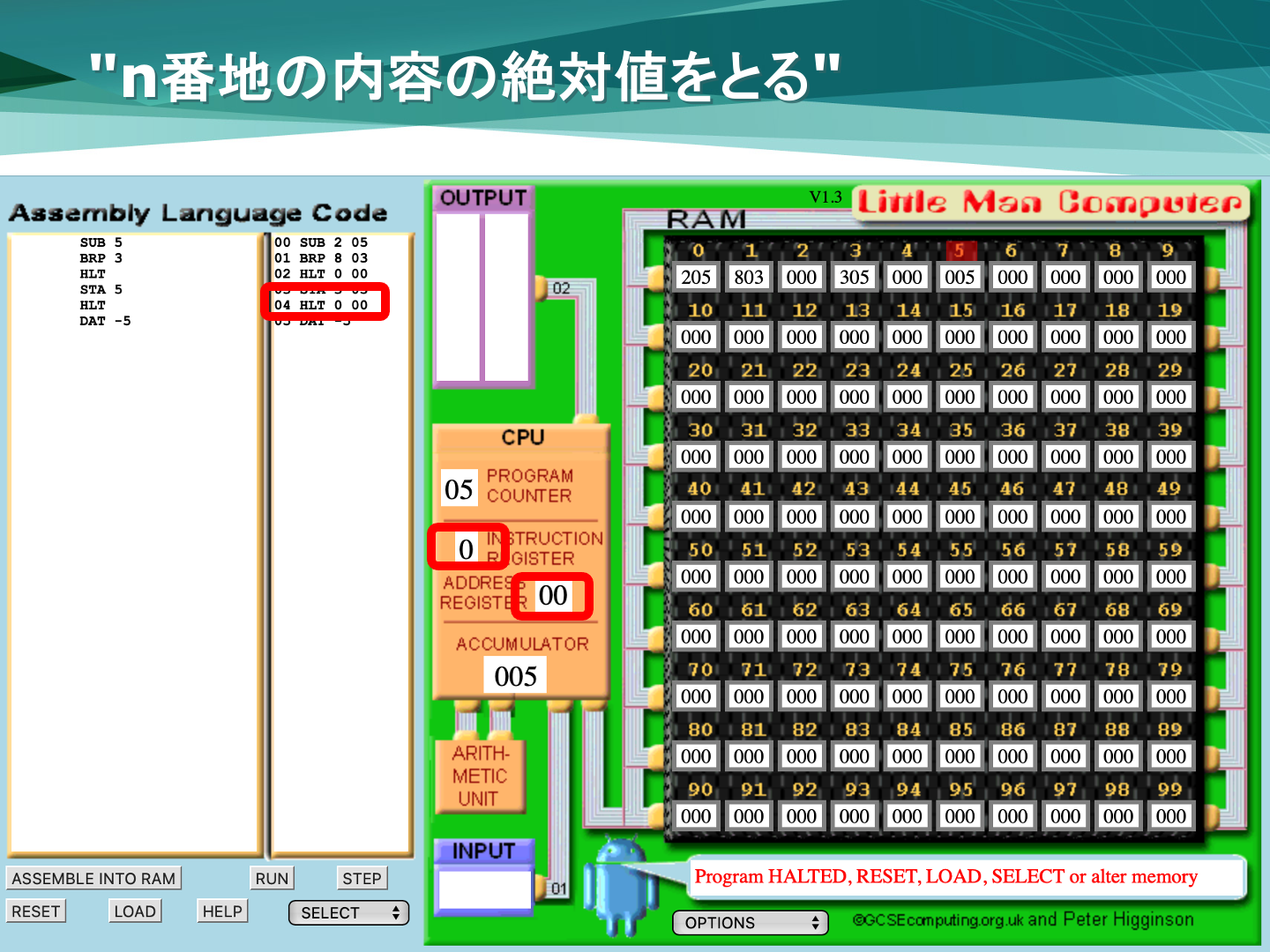

“HLT” によるプログラムの終了 #

3番地の命令は “000 (HLT)” です．HLT命令によって，プログラムが終了します．このとき5番地に格納されている値「5」は、プログラム開始時の5番地の値「-5」の絶対値となっています.

プログラムが終了しました．

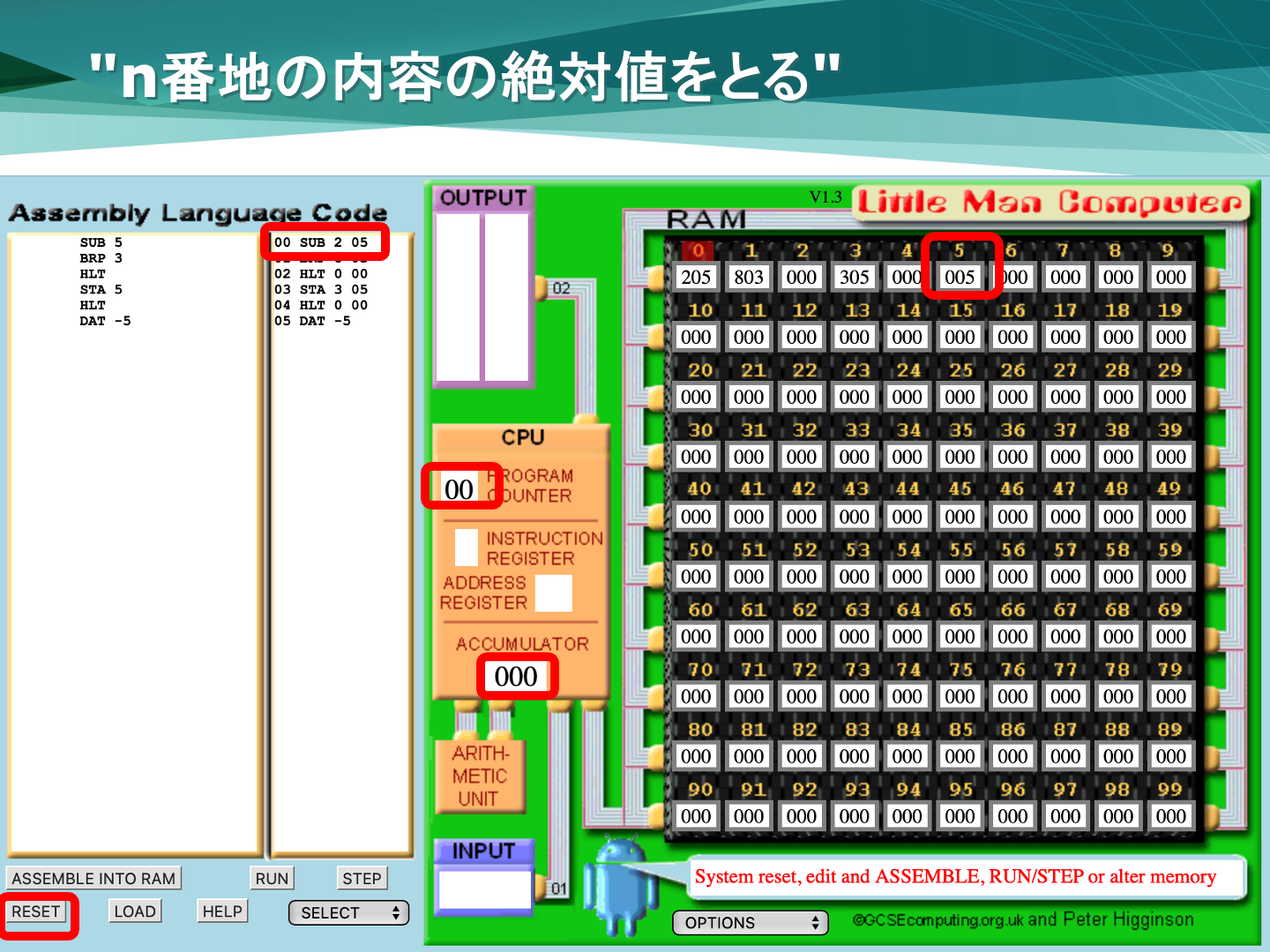

“RESET"によるプログラムの再実行 #

“RESET"をクリックしてから，プログラムを再度実行してみましょう． RESET 直後には，

• “PROGRAM COUNTER"と"ACCUMURATOR"の値は，ともに「0」に戻っています．
• 一方し，メインメモリの5番地は変わっています．元々のプログラムでは「-5」でしたが，1回実行したため「5」に書き換えられています．

ここから"STEP"で1命令ずつ実行してみましょう．

“SUB 4” の実行 #

0番地の命令は “205 (SUB 5)” です．“ACCUMULATOR” の初期状態の値「0」から5番地の値である「5」を引いて，結果の「-5」が"ACCUMULATOR"に格納されます．

“BRP 3” による条件つきのジャンプ #

1番地の命令は “803 (BRP 3)” です．ここでは “ACCUMULATOR” の値は「-5」ですから，今回は"PROGRAM COUNTER"の値は「3」には書き換えられずに「2」となります．

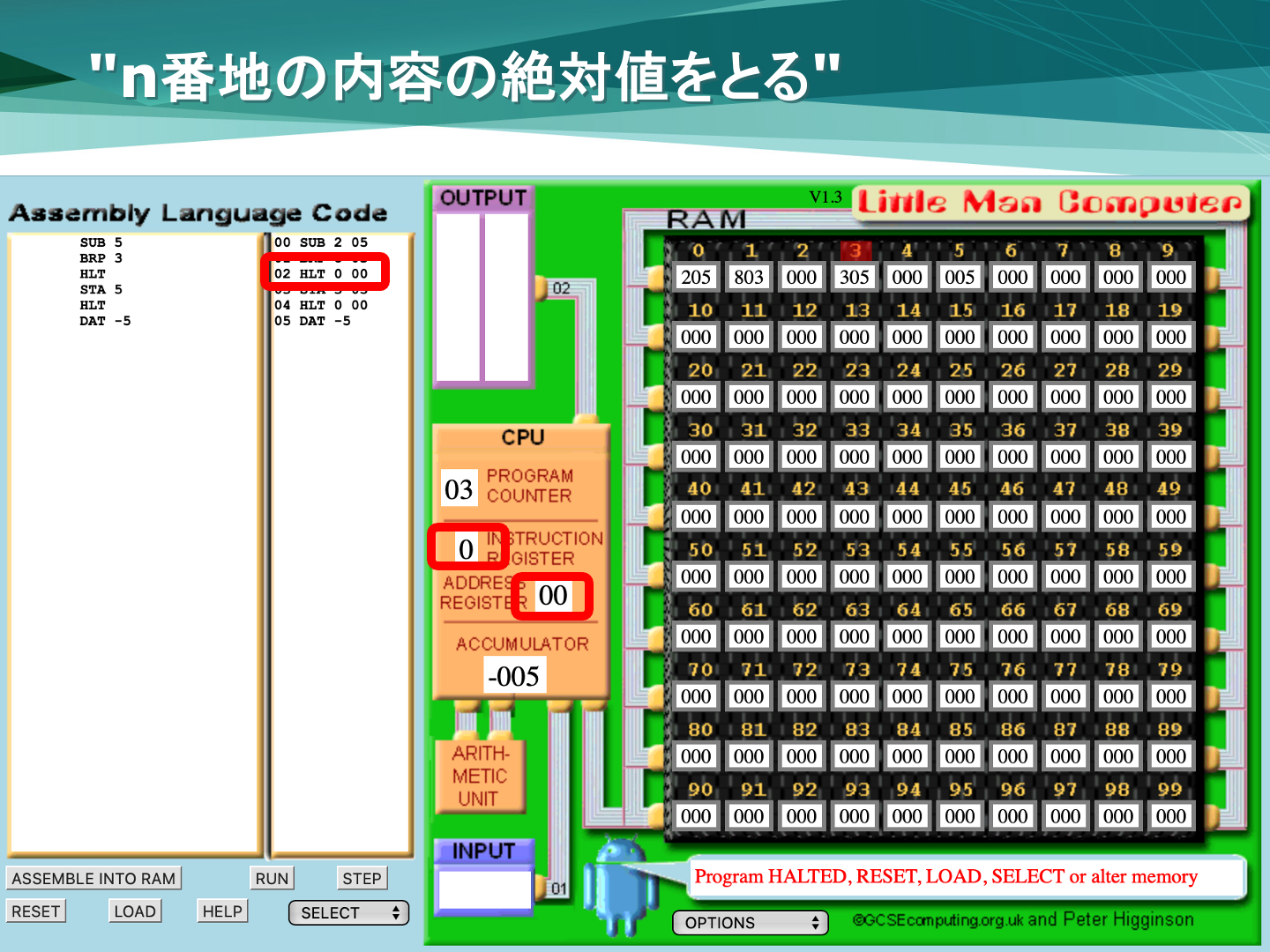

“HLT” によるプログラムの終了 #

2番地の命令は “000 (HLT)” です．HLT命令によって，プログラムが終了します．

プログラムの終了時には，以下のようになります.

終了時に5番地に格納されている値「5」は、プログラム開始時の4番地の値「5」の絶対値となっています.
