23.1.2. 基本的なゲートとその組合せ

NOT, OR, ANDなどの基本的なゲートを使ってみましょう

基本的なゲート #

NOT #

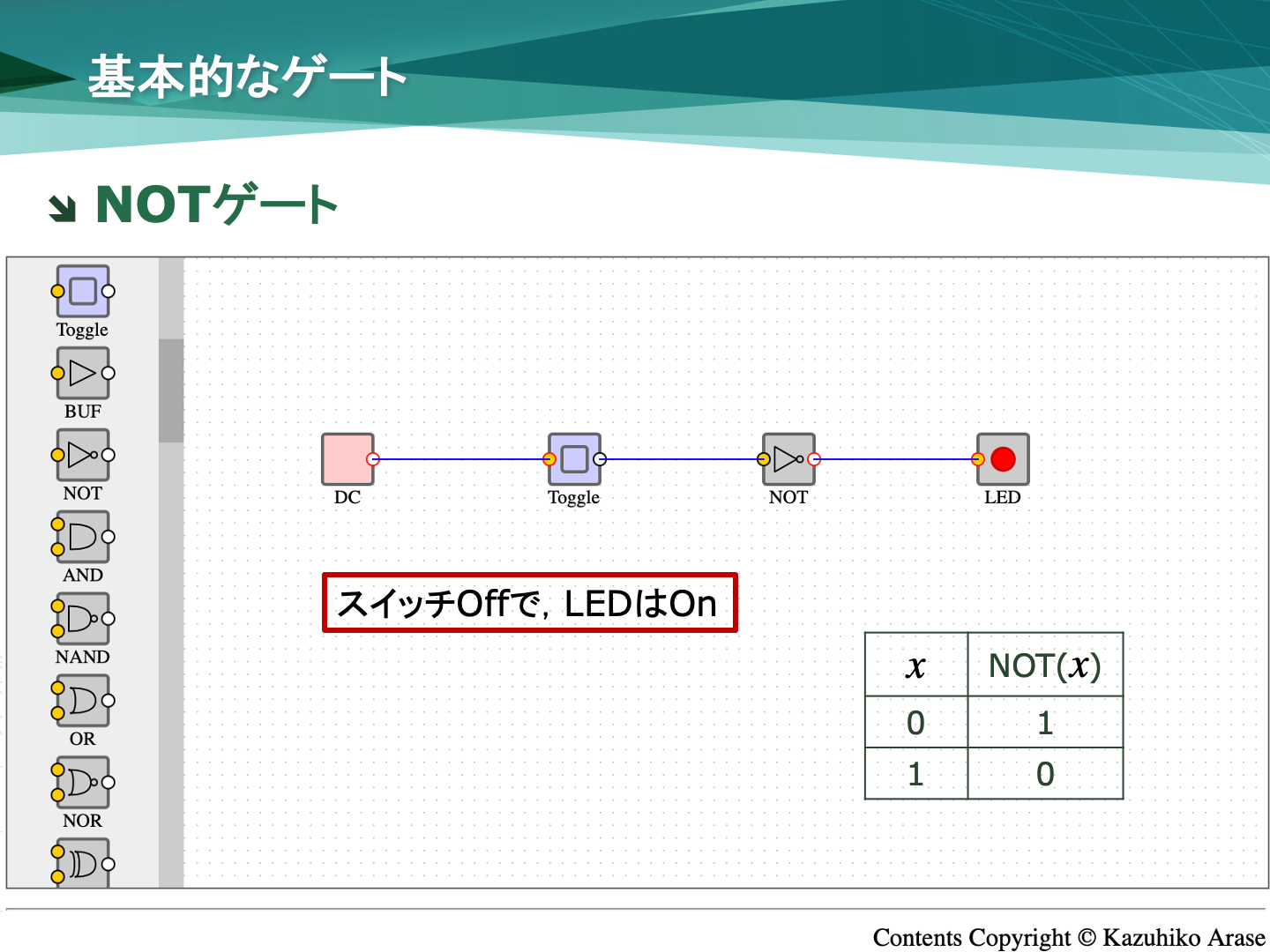

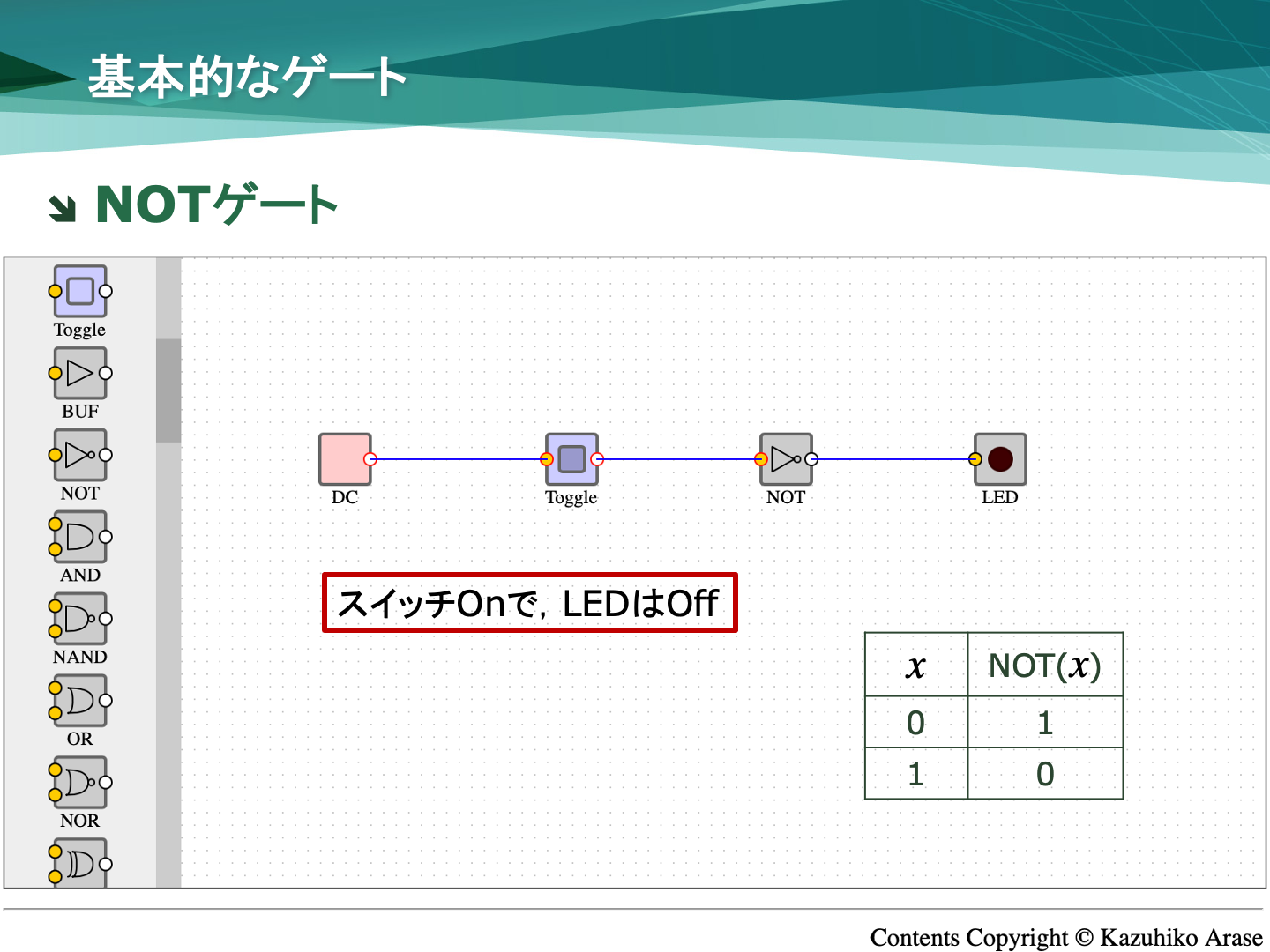

NOTゲートは１入力１出力のゲートで，信号を反転します．以下のようにスイッチと組み合わせると，スイッチをOffにするとLEDが点灯し，逆にスイッチをOnにするとLEDが消灯するはずです．

OR #

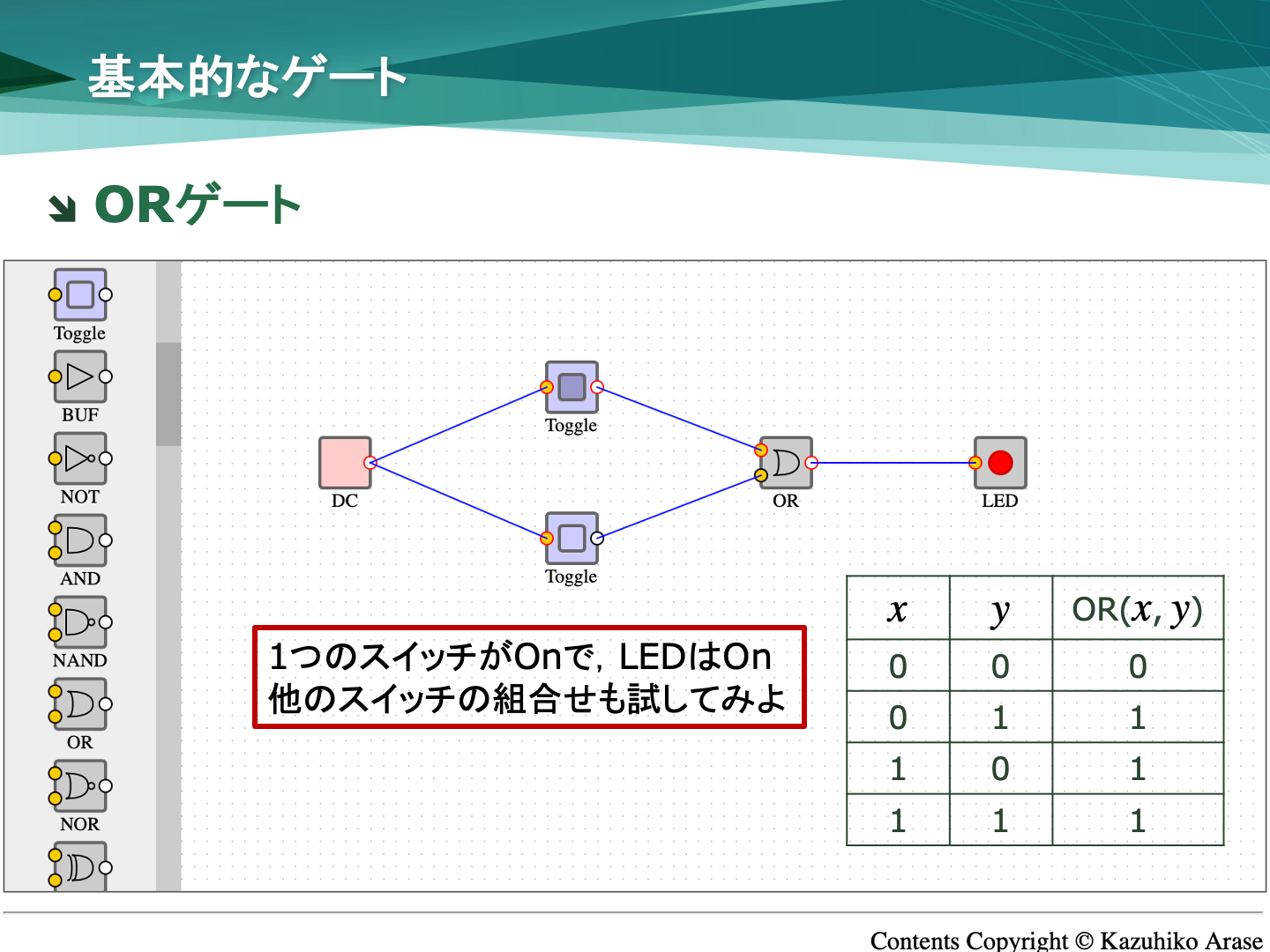

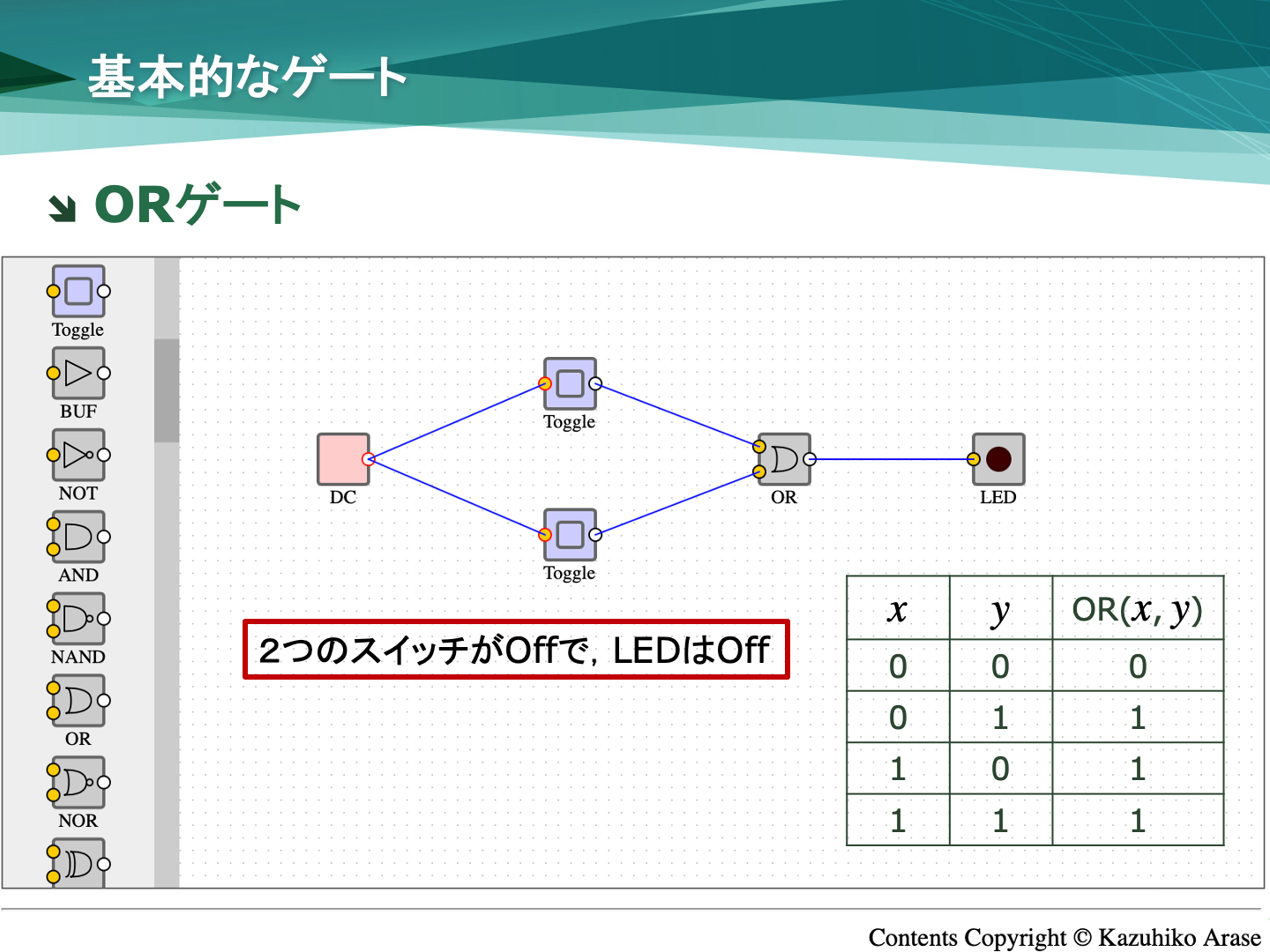

ORゲートは２入力１出力のゲートです．２つの入力信号を切り替えるために，Toggleスイッチを２つ利用します．２つのスイッチのOn/Offの組合せによって，LEDの点灯/消灯がどのように変化するかを確認しましょう．

AND #

ANDゲートも，ORゲートと同じ２入力１出力です．試してみましょう．

ゲートの組合せ #

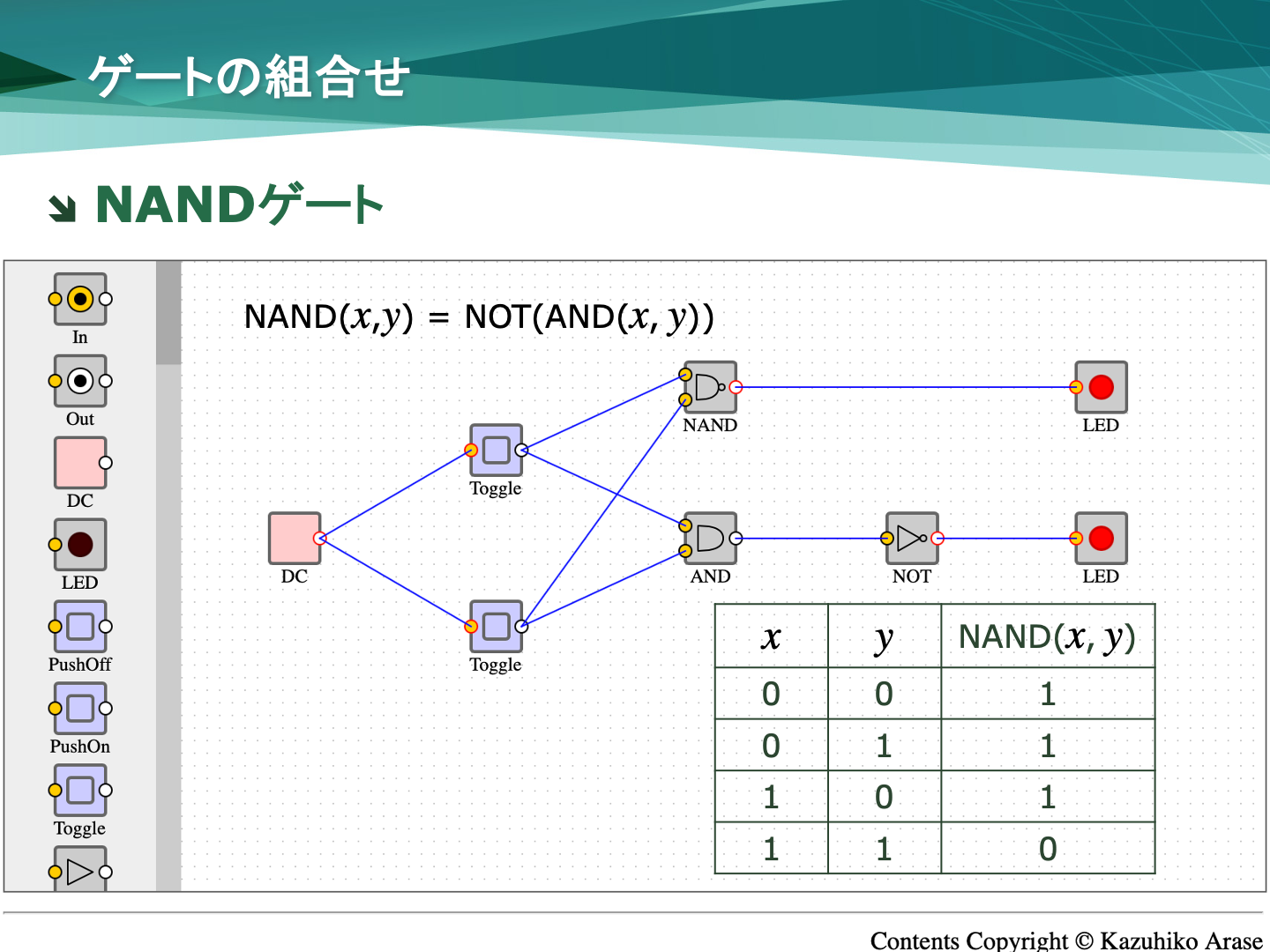

NANDゲートはANDゲートとNOTゲートの組合せで実現できます．２つの回路を並べることで結果を比較できます．組合せによって作られた回路はNANDゲートと同じ結果になるでしょうか？

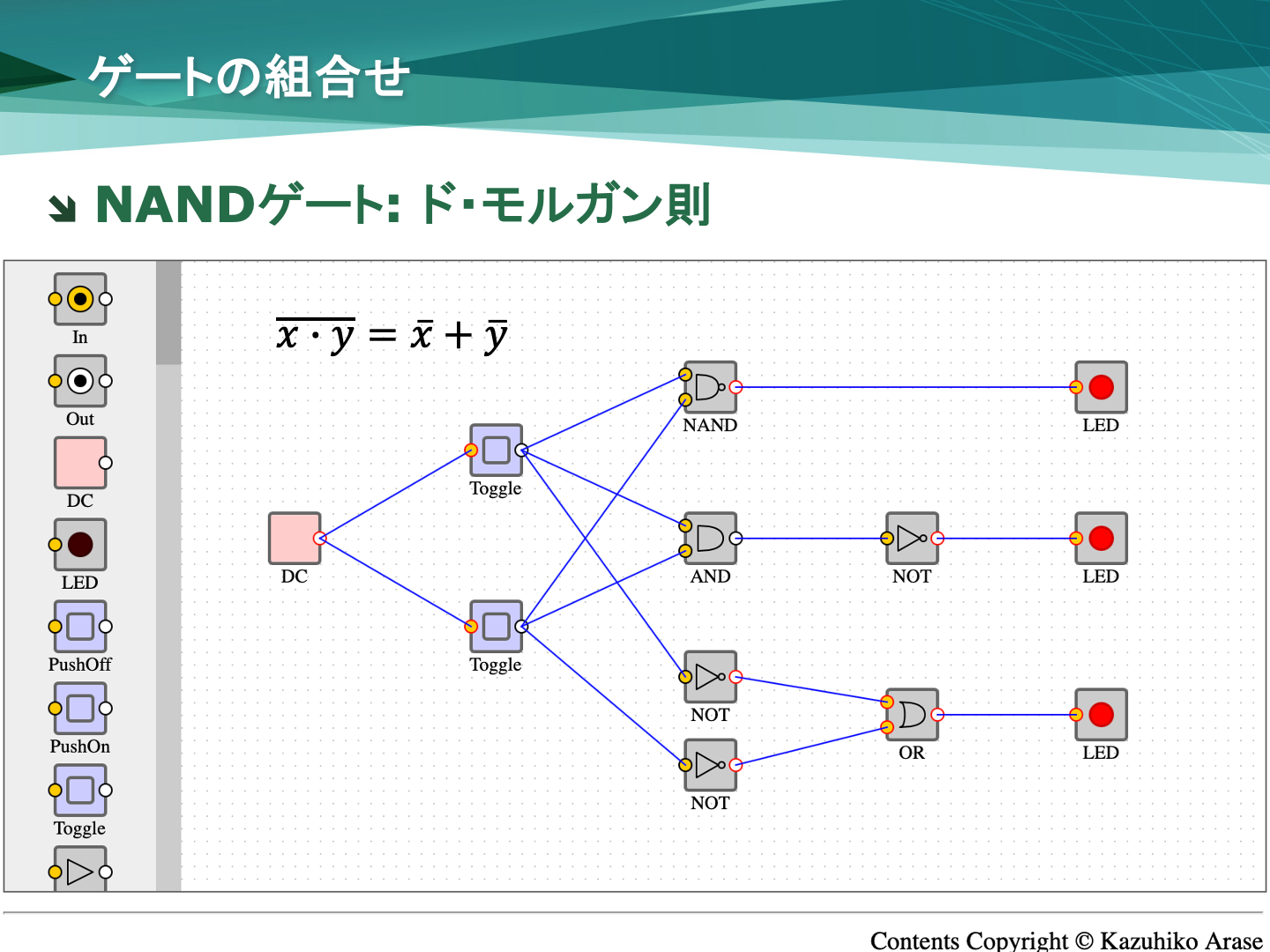

ド・モルガン則から，NANDゲートは，NOTゲート２つとORゲートでも実現できます．もう１つの回路も並べて出力結果を比較してみましょう．

NORゲートについても，同じような結果が得られるかを試してみましょう．
