23.1.1. 目的とSimcirの基本操作

この演習の目的は次のスライドのとおりです．Simcirにより，ディジタル回路の基礎，すなわちゲートの組合せによる回路の作成，完備性や標準形への理解，加算器の構成，フリップフロップの基本原理についての理解を図ります．

Simcirの起動 #

次のボタンから，シミュレータを起動しましょう．

以下には簡単なマニュアルがあります．

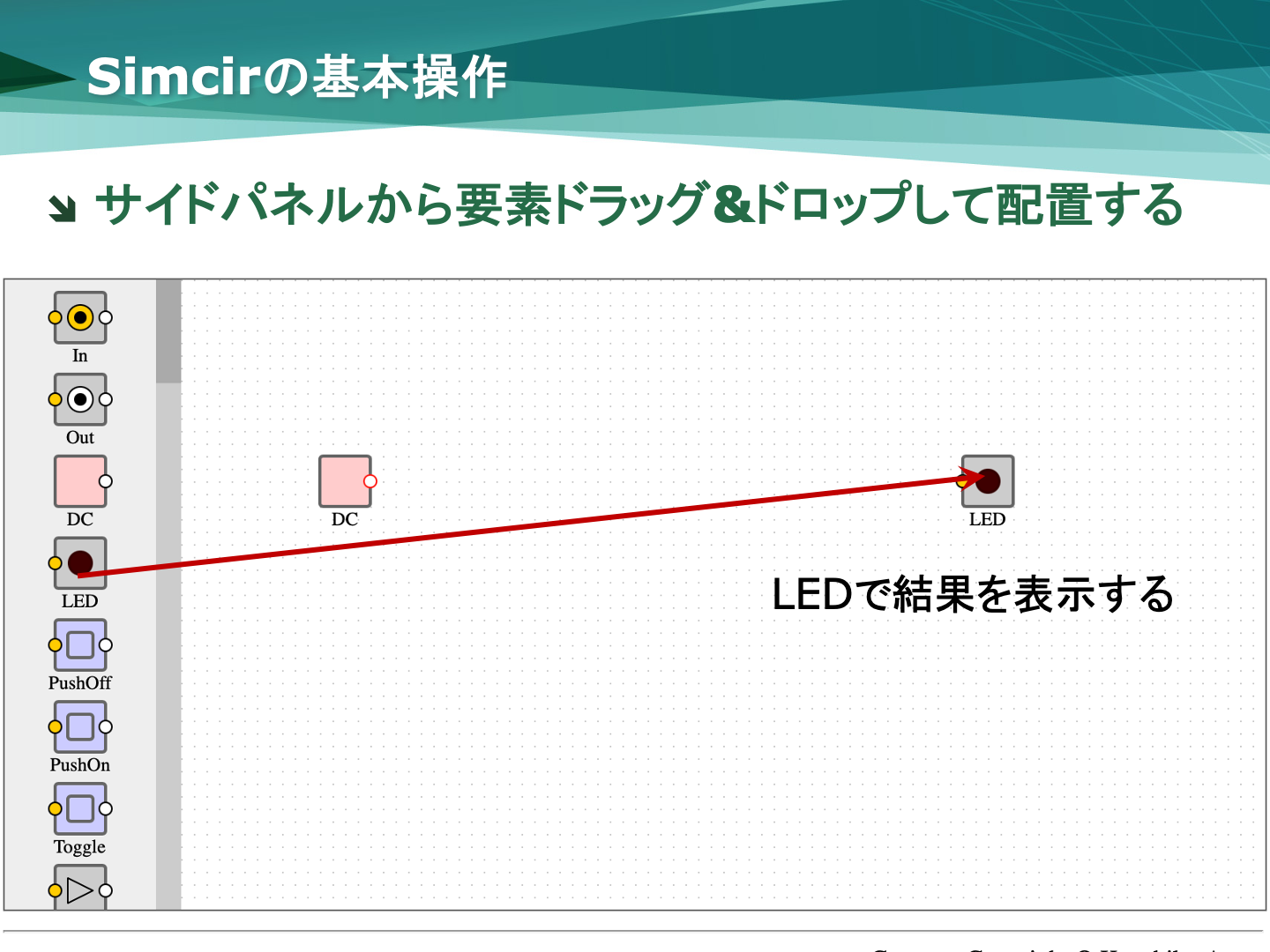

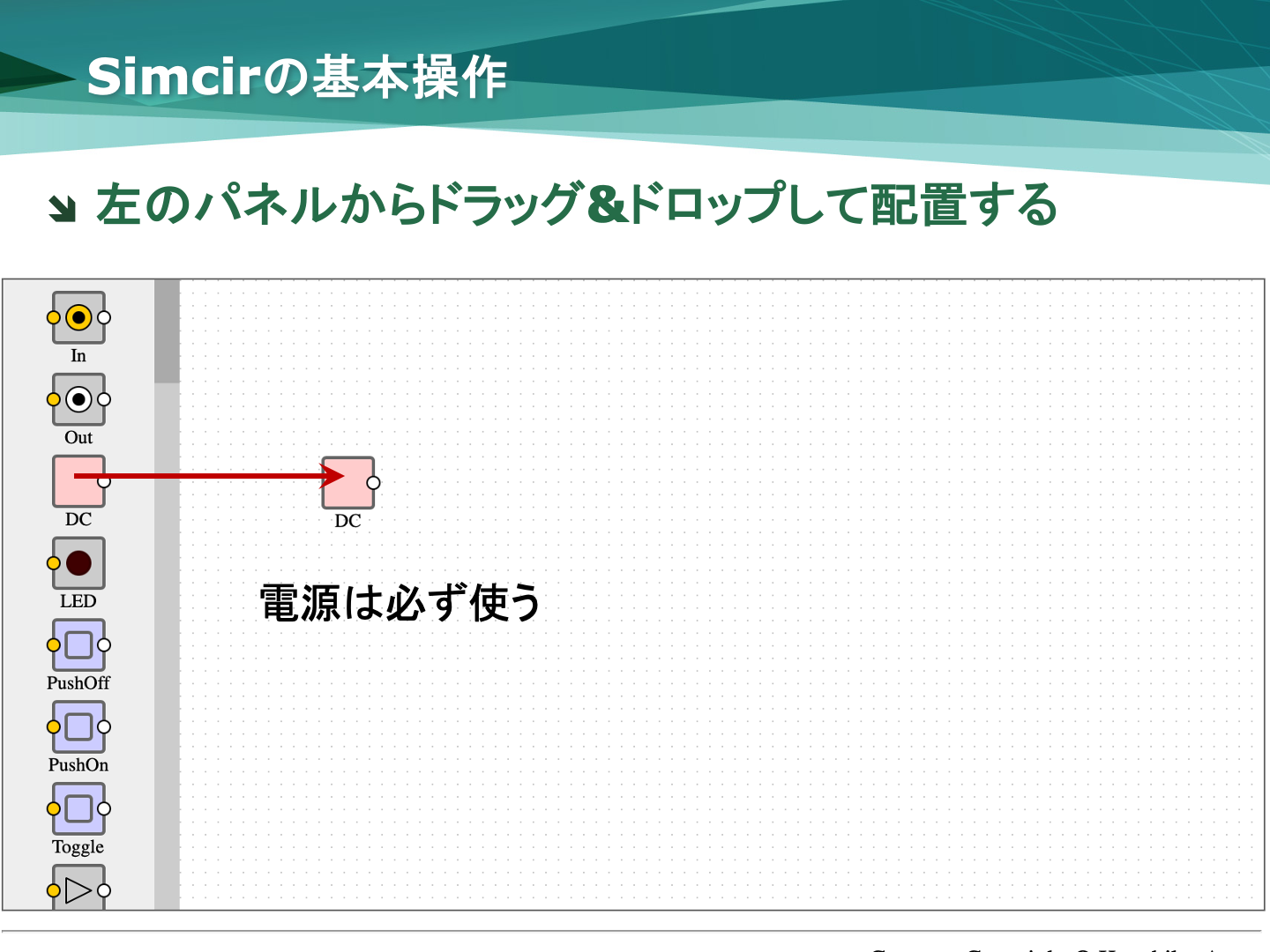

回路を構成する基本要素を左のパネルからドラッグ&ドロップして作業スペースに配置します．必ず利用する基本要素として電源（DC）や LEDなどがあります．

スライドが読みにくいときは，画像をクリックして拡大してください

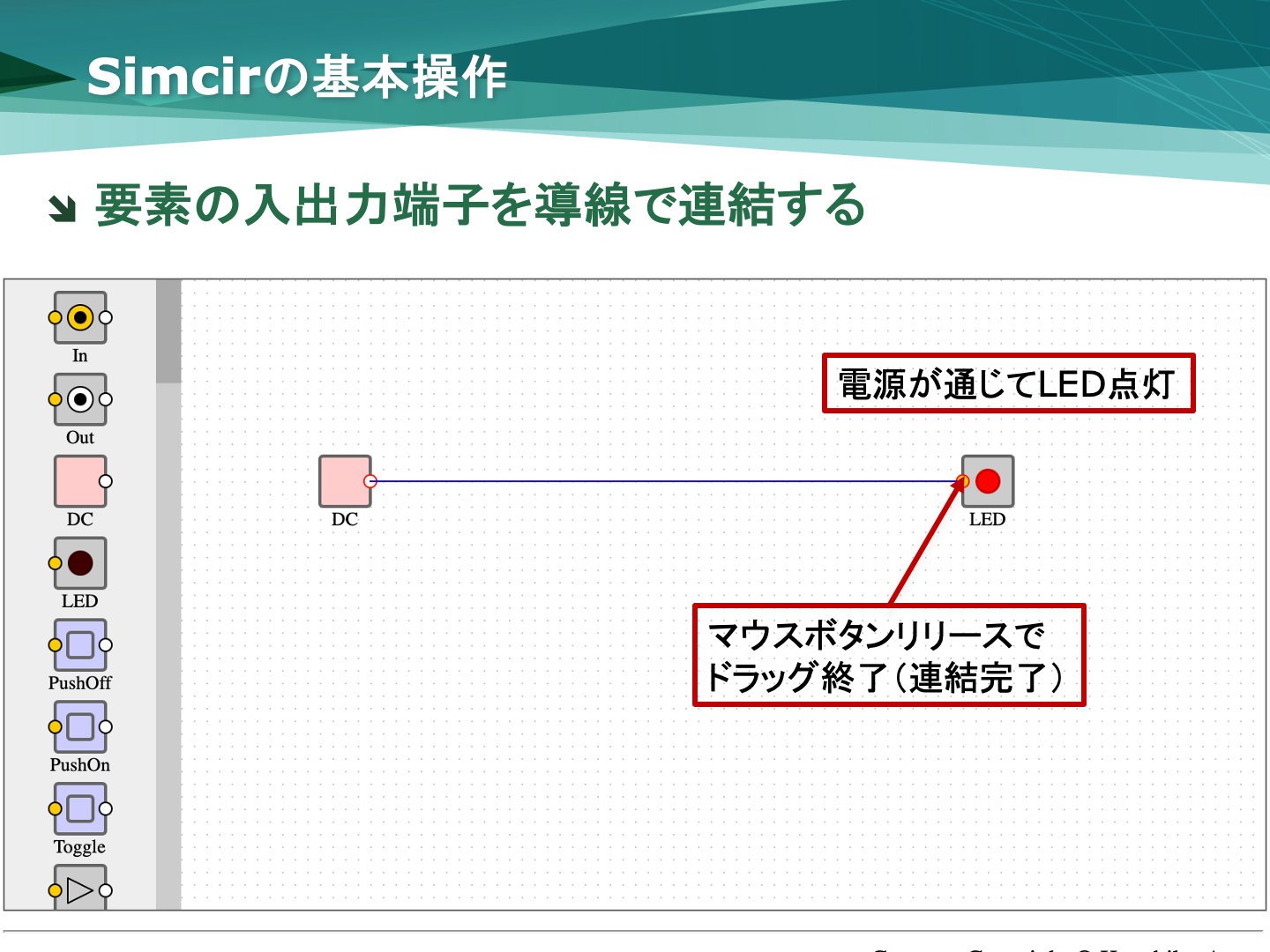

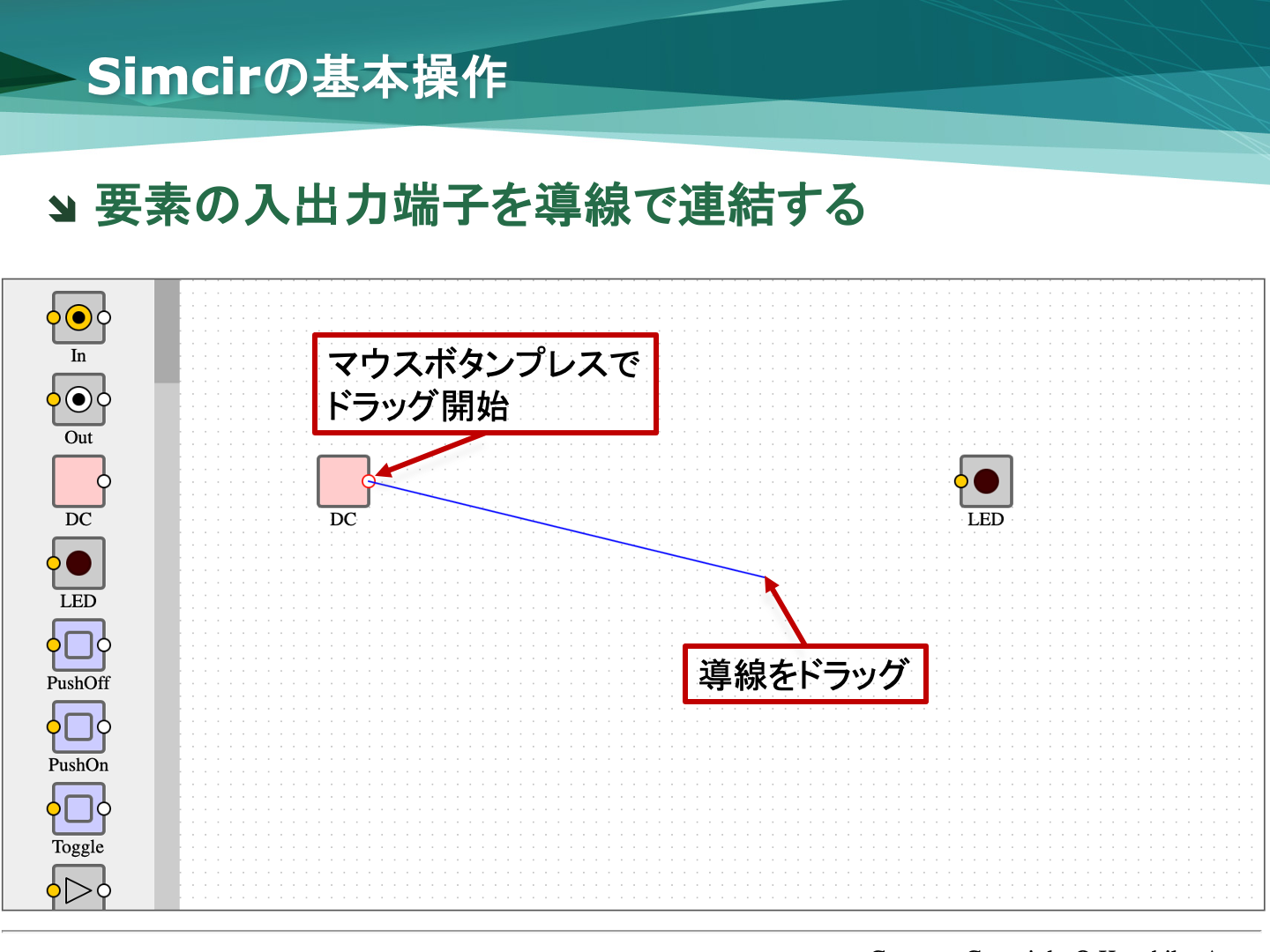

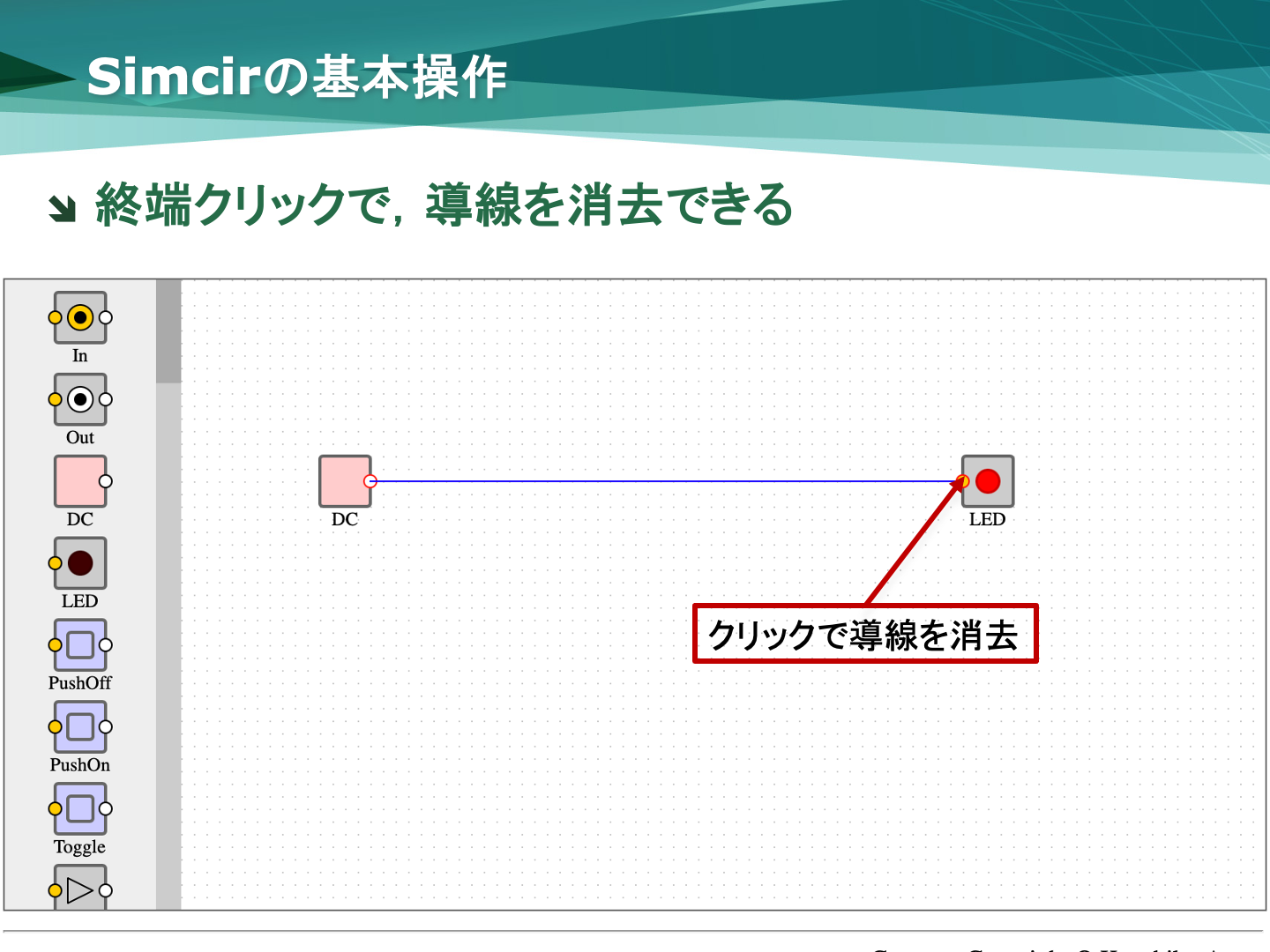

基本要素の間に信号が伝わるように，基本要素の端子同士を導線で連結します．マウスのドラッグ（ボタンのプレス，ドラッグ，リリース）によって導線を指定します．終端の端子をクリックすることで，導線を消去できます．

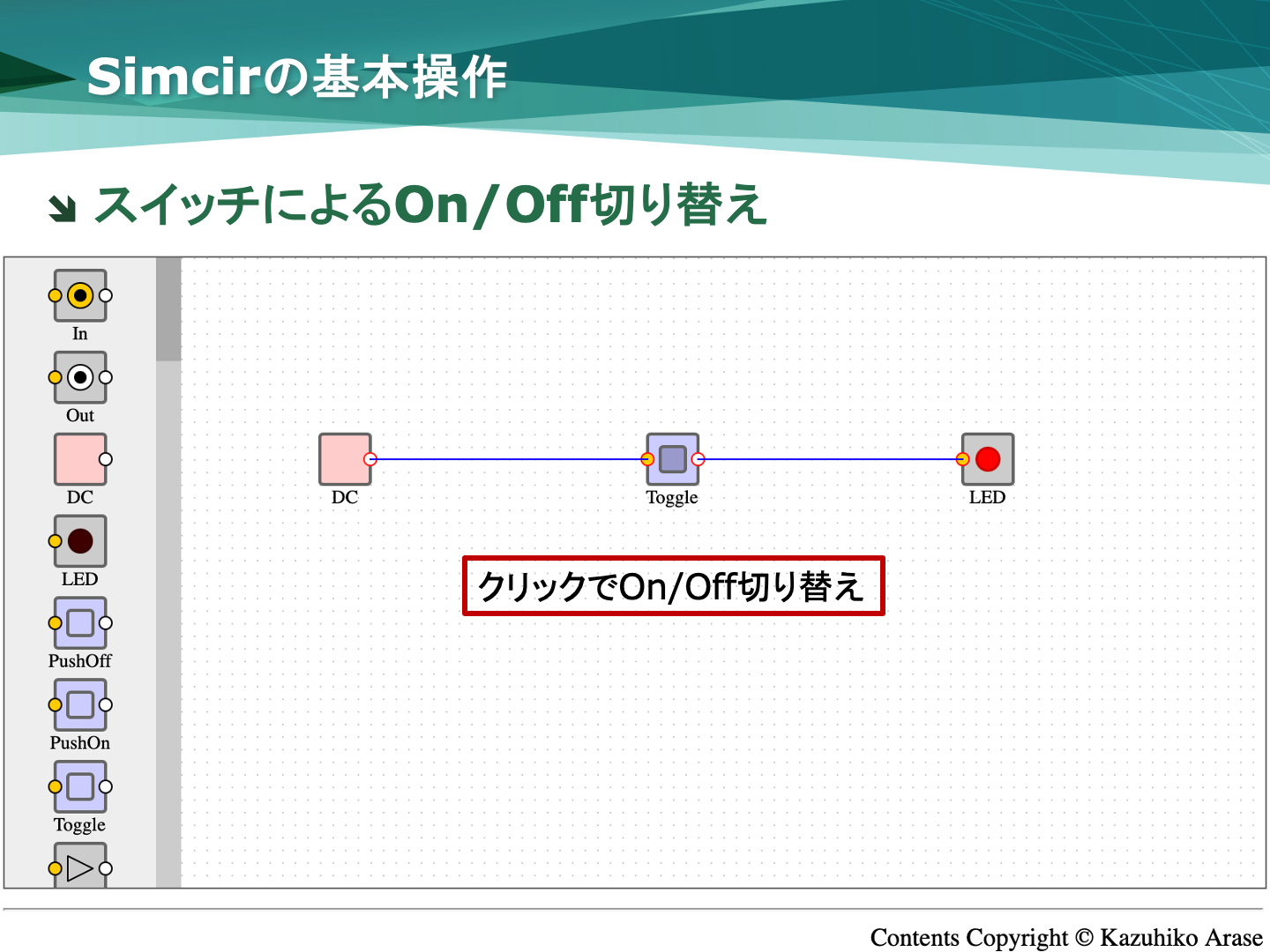

信号のOn/Offを切り替えるためには，Toggleスイッチを利用します．電源とLEDの間にToggleスイッチを配置し，スイッチのボタンをクリックしてみましょう．クリックのたびにスイッチのOn/Offが切り替わって LEDが点灯/消灯するはずです．

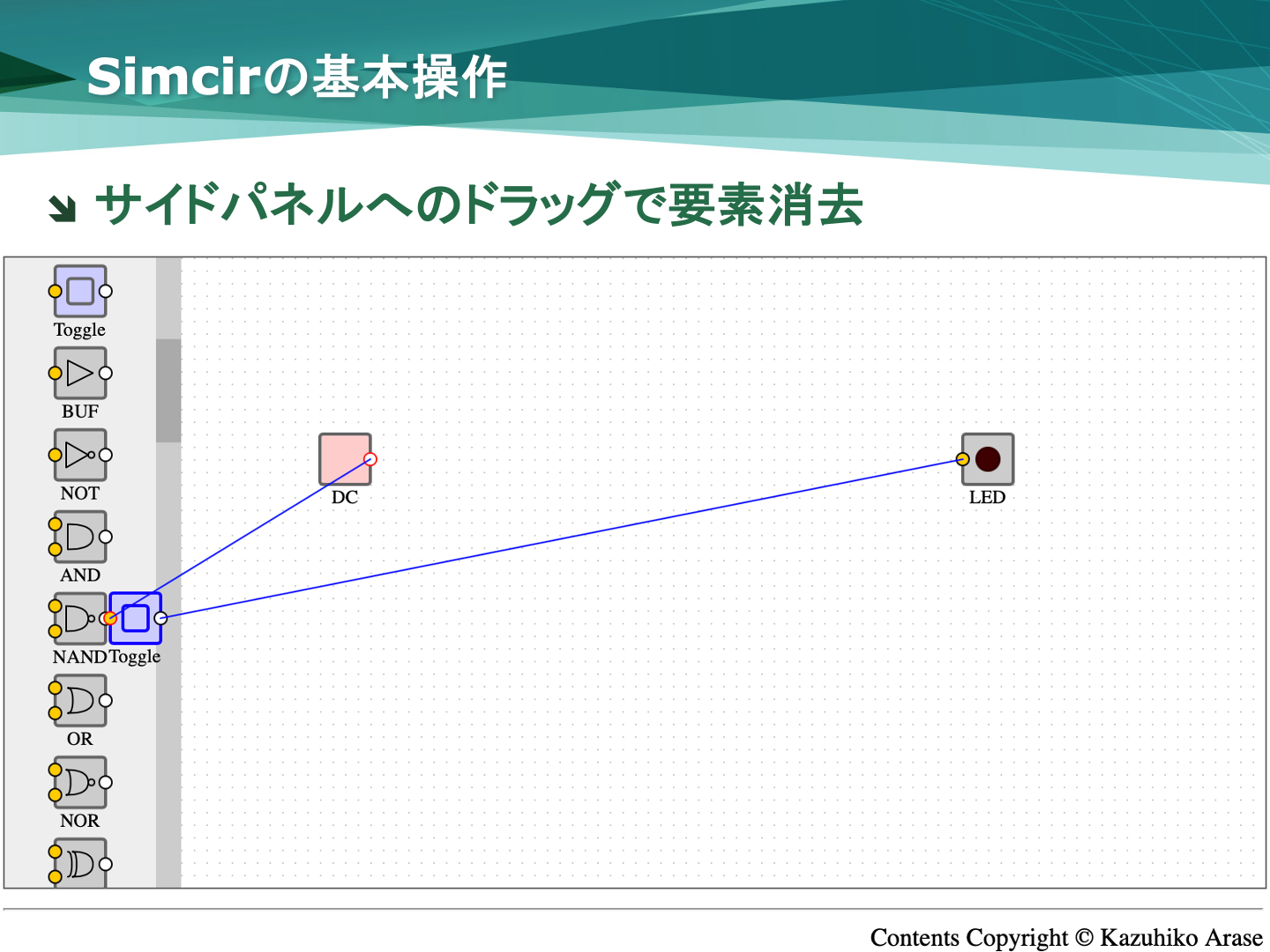

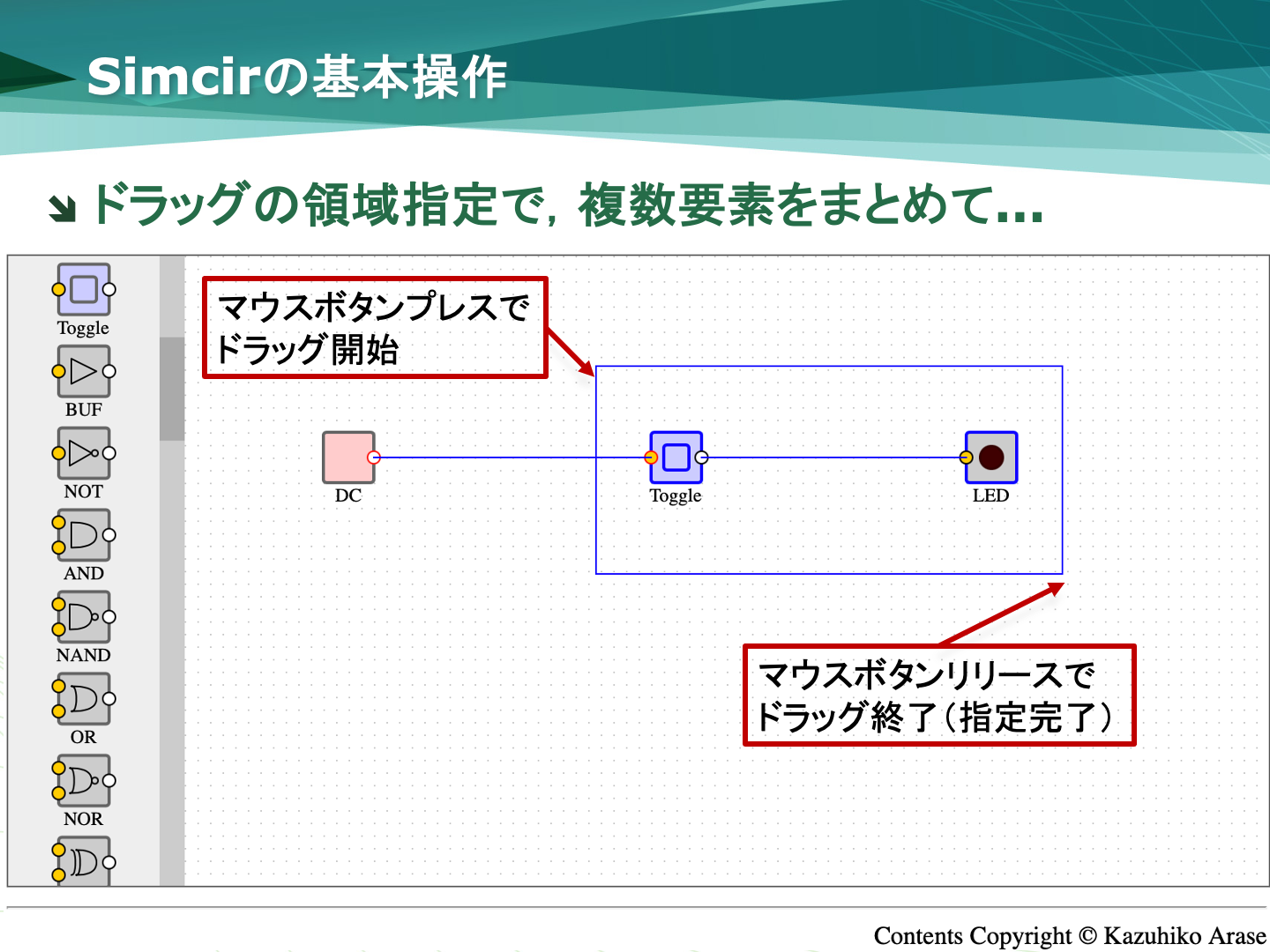

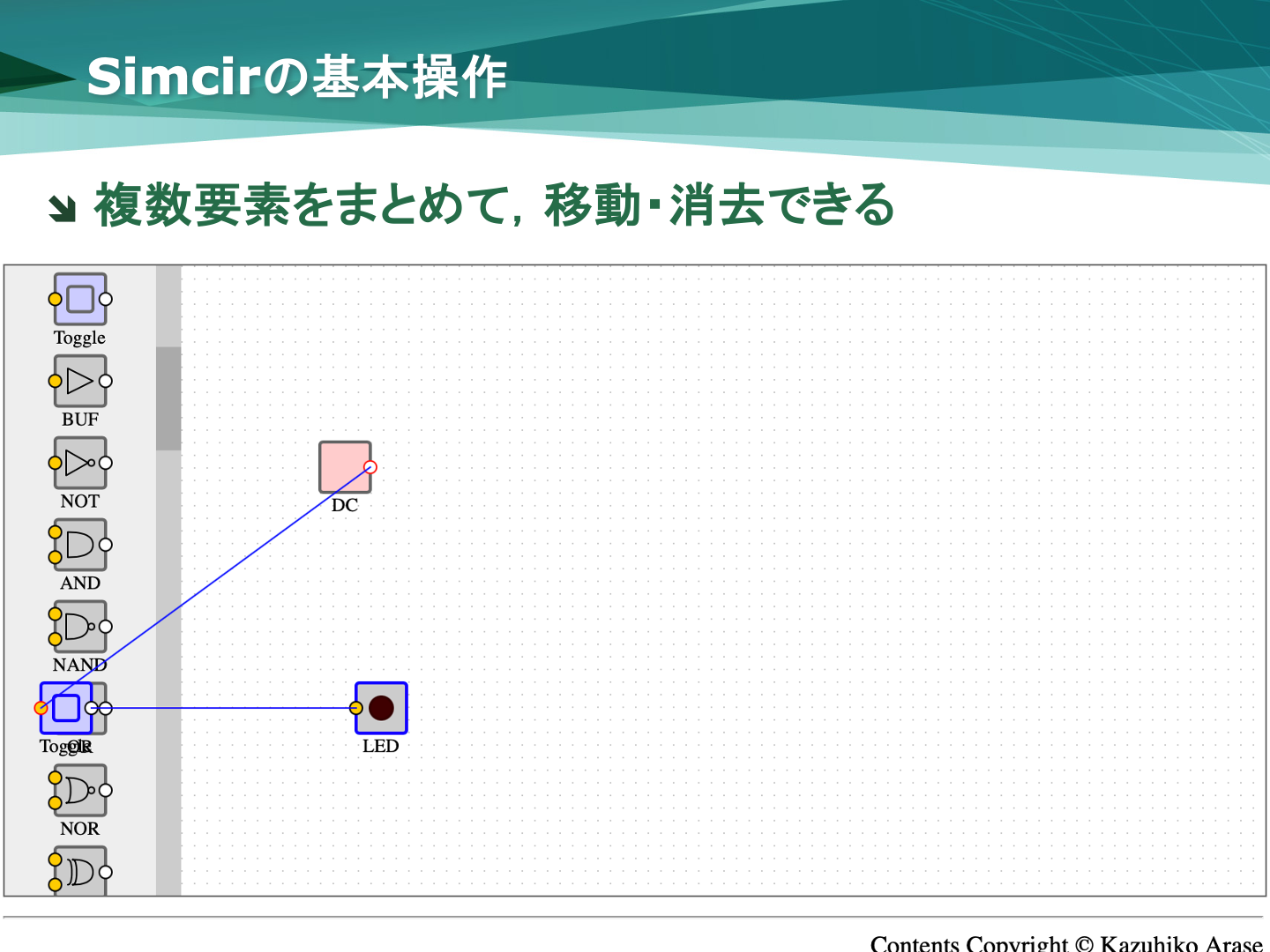

基本要素を左のパネルにドラッグ&ドロップすることで，基本要素を消去できます．マウスのドラッグで矩形領域を指定することで，複数の基本要素をまとめて選択することが可能です．この状態で基本要素を左のパネルにドラッグ&ドロップすると，基本要素をまとめて消去できます．
